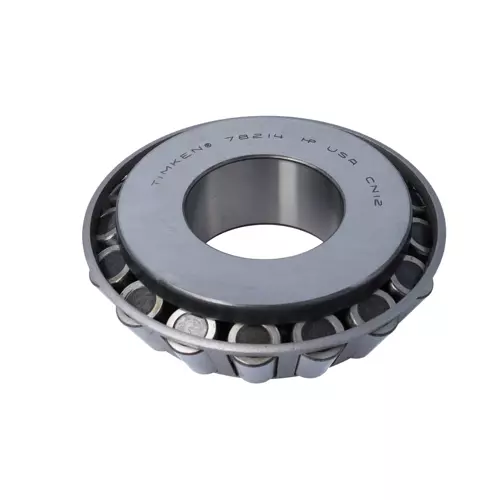

TIMKEN 78214-99401轴承尺寸、参数、图纸、互换、价格
7
8
2
1
4
-
9
9
4
0
1
7：32º30' < 锥角 < 36º
82：内径范围：1-2 in
14：部件代号，14表示内圈，内圈基本代号：78214
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
7：
32º30' < 锥角 < 36º
82：
内径范围：1-2 in
14：
部件代号，14表示内圈，内圈基本代号：78214
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | 78000 |
| 锥体零件号 | 78214 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
79300 lbf 353000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
20600 lbf 91500 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/8 in 53.975 mm |
| B - 锥体宽度 |
1.3085 in 33.236 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
3.03 in 77 mm |
| db - 锥体背面背衬直径 |
2.95 in 75 mm |
| Ab - 保持架锥体正面游隙 |
0.2 in 5.1 mm |
| Aa - 保持架锥体背面游隙 |
0.24 in 6.1 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.31 in 7.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11800 lbf 52600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
45600 lbf 203000 N |
| C₀ - 静态径向载荷额定值 |
43400 lbf 193000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
17500 lbf 77900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 0.67 |
| G₁ - 发热系数（滚子滚道） | 62.6 |
| G₂ - 发热系数（挡边-滚子端） | 19.1 |
| Cg - 几何因子ˡ⁹ˡ | 0.0884 |
