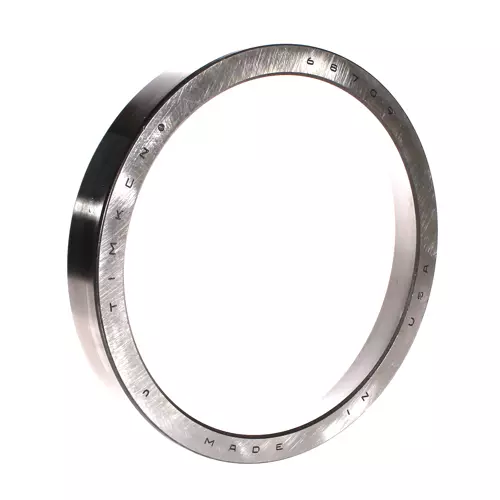

TIMKEN 68709-20396轴承尺寸、参数、图纸、互换、价格
6
8
7
0
9
-
2
0
3
9
6
6：30º30' < 锥角 < 32º30'
87：内径范围：1-2 in
09：部件代号，09表示内圈，内圈基本代号：68709
-2：装配号
03：0：铁姆肯公司代码，3：未知精度
96：材料代号，代码：96
6：
30º30' < 锥角 < 32º30'
87：
内径范围：1-2 in
09：
部件代号，09表示内圈，内圈基本代号：68709
-2：
装配号
03：
0：铁姆肯公司代码，3：未知精度
96：
材料代号，代码：96
| 技术规格 | |
| 系列 | 68000 |
| 外圈零件号 | 68709 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
7.0856 in 179.974 mm |
| C - 外圈宽度 |
1 in 25.4 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
6.81 in 172 mm |
| Db - 外圈背面背衬直径 |
6.50 in 165.10 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.5 |
| Y - ISO标准系数ˡ³ˡ | 1.21 |
| Cg - 几何因子ˡ⁴ˡ | 0.103 |
