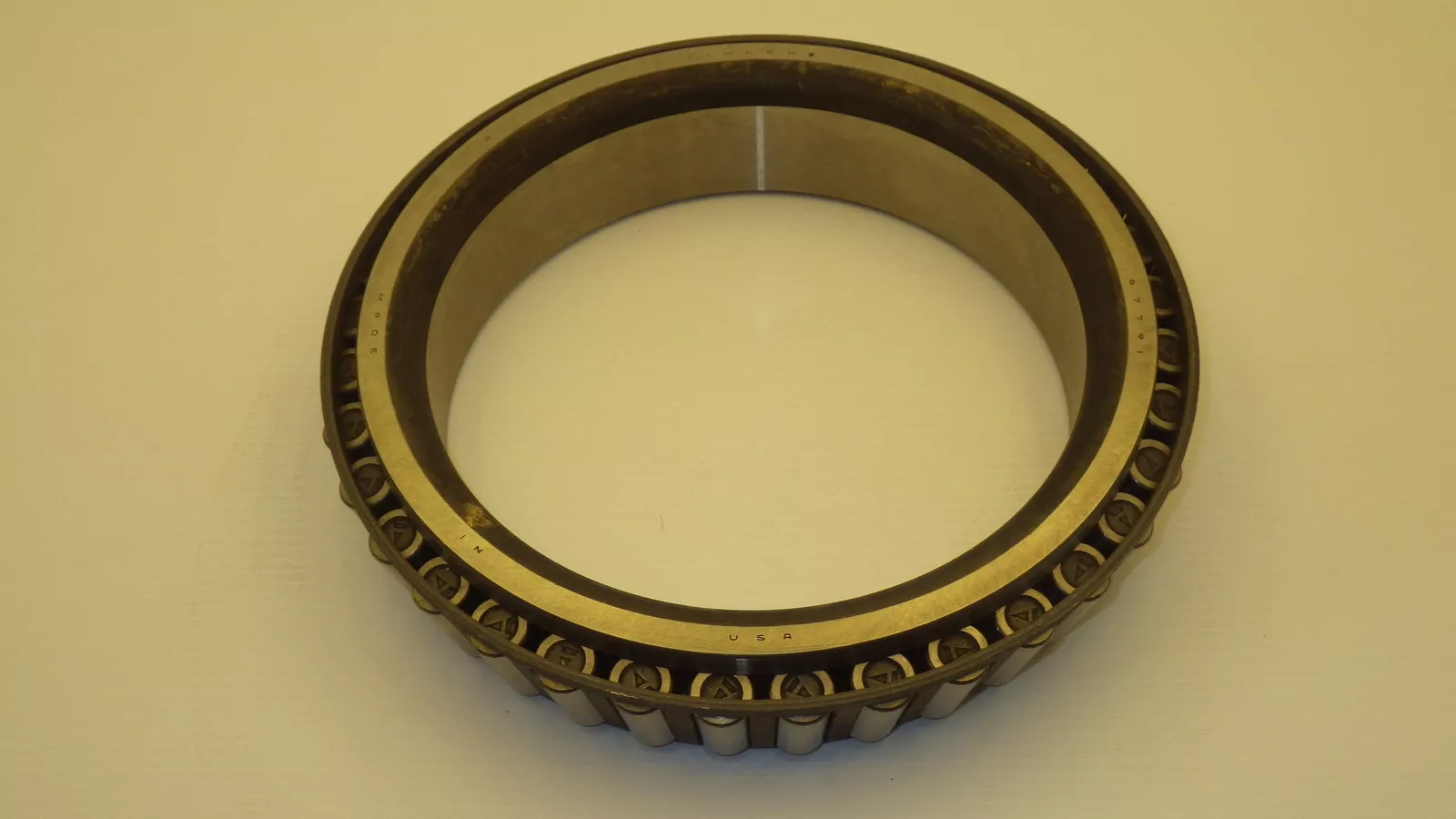

TIMKEN 67791DW-90223轴承尺寸、参数、图纸、互换、价格
6
7
7
9
1
D
W
-
9
0
2
2
3
6：30º30' < 锥角 < 32º30'
77：内径范围：1-2 in
91：部件代号，91表示内圈，内圈基本代号：67791
D：尺寸与基本零件号不同，不可互换
W：带槽或键槽
-9：装配号
02：材料代码，代号：02
23：材料代码，代号：23
6：
30º30' < 锥角 < 32º30'
77：
内径范围：1-2 in
91：
部件代号，91表示内圈，内圈基本代号：67791
D：
尺寸与基本零件号不同，不可互换
W：
带槽或键槽
-9：
装配号
02：
材料代码，代号：02
23：
材料代码，代号：23
| 技术规格 | |
| 系列 | 67700 |
| 锥体零件号 | 67791 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
159000 lbf 705000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
41100 lbf 183000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
7 in 177.8 mm |
| B - 锥体宽度 |
1.875 in 47.625 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.410 in 10.400 mm |
| da - 锥体正面背衬直径 |
7.4 in 188 mm |
| db - 锥体背面背衬直径 |
8.19 in 208 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.17 in 4.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.19 in 4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
23600 lbf 105000 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
91100 lbf 405000 N |
| C₀ - 静态径向载荷额定值 |
175000 lbf 779000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
17800 lbf 79000 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.33 |
| G₁ - 发热系数（滚子滚道） | 622.3 |
| G₂ - 发热系数（挡边-滚子端） | 122.6 |
| Cg - 几何因子ˡ⁹ˡ | 0.121 |
