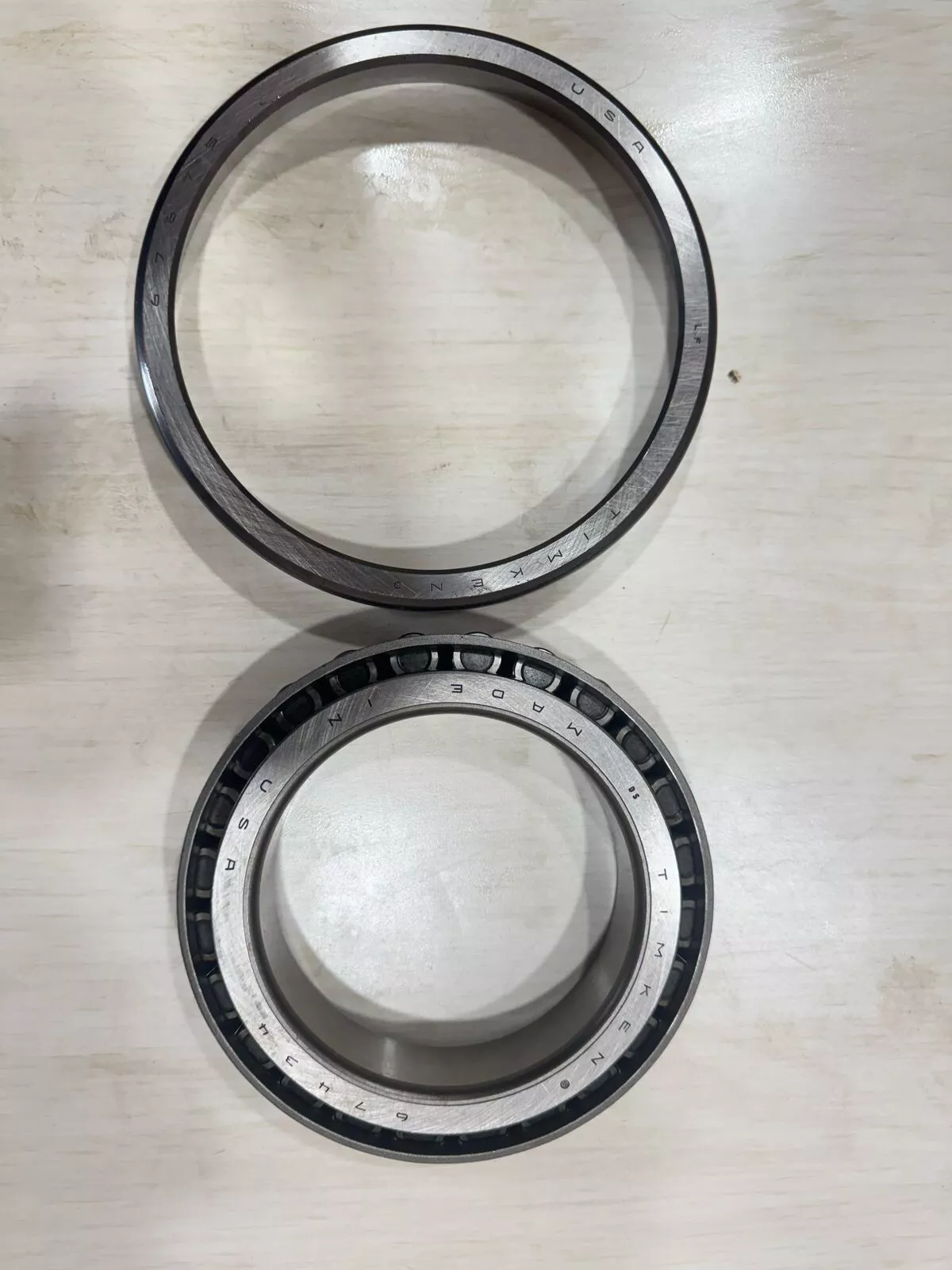

TIMKEN 67434/67675轴承尺寸、参数、图纸、互换、价格
6
7
4
3
4
/
6
7
6
7
5
6：30º30' < 锥角 < 32º30'
74：内径范围：1-2 in
34：部件代号，34表示内圈，内圈基本代号：67434
/：分隔符
6：30º30' < 锥角 < 32º30'
76：内径范围：1-2 in
75：部件代号，75表示内圈，内圈基本代号：67675
6：
30º30' < 锥角 < 32º30'
74：
内径范围：1-2 in
34：
部件代号，34表示内圈，内圈基本代号：67434
/：
分隔符
6：
30º30' < 锥角 < 32º30'
76：
内径范围：1-2 in
75：
部件代号，75表示内圈，内圈基本代号：67675
| 技术规格 | |
| 系列 | 67000 |
| 锥体零件号 | 67434 |
| 外圈零件号 | 67675 |
| 设计单元 | 英制 |
| 轴承净重 |
5.40 lb 2.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
4.3438 in 110.333 mm |
| D - 外圈外径 |
6.75 in 171.450 mm |
| B - 锥体宽度 |
1.1875 in 30.163 mm |
| C - 外圈宽度 |
0.9948 in 25.268 mm |
| T - 轴承宽度 |
1.3386 in 34.000 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.56 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
4.65 in 118 mm |
| db - 锥体背面背衬直径 |
4.88 in 124 mm |
| Da - 外圈正面背衬直径 |
6.48 in 164.10 mm |
| Db - 外圈背面背衬直径 |
6.14 in 155.96 mm |
| Ab - 保持架锥体正面间隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面间隙 |
0.11 in 2.8 mm |
| a - 有效中心位置ˡ³ˡ |
0.18 in 4.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
11500 lbf 51000 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
44300 lbf 197000 N |
| C₀ - 静态径向额定值 |
60300 lbf 268000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
9290 lbf 41300 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.24 |
| e - ISO标准系数ˡ⁸ˡ | 0.47 |
| Y - ISO标准系数ˡ⁹ˡ | 1.27 |
| G₁ - 发热系数（滚子滚道） | 152 |
| G₂ - 发热系数（挡边-滚子端） | 50.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0987 |
