TIMKEN 653X轴承尺寸、参数、图纸、互换、价格
6
5
3
X
653:圆锥滚子轴承内圈基本代号:653
X:边界尺寸变更,符合 ISO标准
653:
圆锥滚子轴承内圈基本代号:653
X:
边界尺寸变更,符合 ISO标准
| 技术规格 | |
| 系列 | 655 |

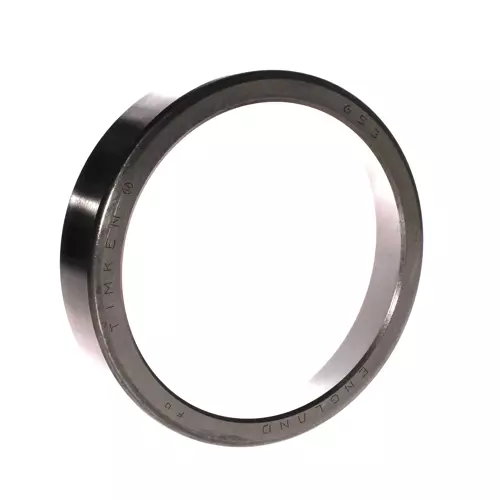

| 外圈零件号 | 653X |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
5.9055 in 150 mm |
| C - 外圈宽度 |
1.25 in 31.75 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.12 in 3.05 mm |
| Da - 外圈正面背衬直径 |
5.57 in 141.00 mm |
| Db - 外圈背面背衬直径 |
5.24 in 133.10 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.41 |
| Y - ISO标准系数ˡ³ˡ | 1.47 |
| Cg - 几何因子ˡ⁴ˡ | 0.0919 |
