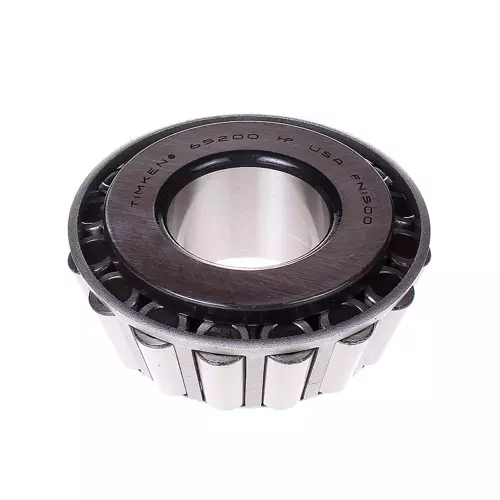

TIMKEN 65200-99401轴承尺寸、参数、图纸、互换、价格
6
5
2
0
0
-
9
9
4
0
1
6：30º30' < 锥角 < 32º30'
52：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：65200
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
6：
30º30' < 锥角 < 32º30'
52：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：65200
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | 65000 |
| 锥体零件号 | 65200 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
95300 lbf 424000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
24700 lbf 110000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 in 50.8 mm |
| B - 锥体宽度 |
1.75 in 44.45 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.72 in 69 mm |
| db - 锥体背面背衬直径 |
2.95 in 75 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.37 in -9.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
14200 lbf 63100 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
54700 lbf 243000 N |
| C₀ - 静态径向载荷额定值 |
66700 lbf 297000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
11800 lbf 52700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.2 |
| G₁ - 发热系数（滚子滚道） | 83.2 |
| G₂ - 发热系数（挡边-滚子端） | 17.2 |
| Cg - 几何因子ˡ⁹ˡ | 0.0827 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 65200-20024轴承 | ￥676.28元 | - | 1 |
| TIMKEN 65200-20014轴承 | ￥748.2元 | - | 22 |
| TIMKEN 65200-99401轴承 | ￥876.96元 | - | 12 |
