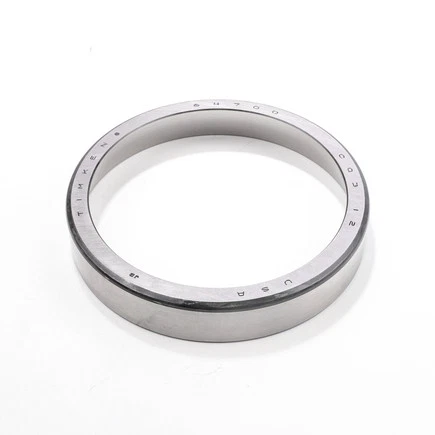

TIMKEN 64700-20024轴承尺寸、参数、图纸、互换、价格
6
4
7
0
0
-
2
0
0
2
4
6：30º30' < 锥角 < 32º30'
47：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：64700
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
6：
30º30' < 锥角 < 32º30'
47：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：64700
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 64000 |
| 外圈零件号 | 64700 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
7 in 177.8 mm |
| C - 外圈宽度 |
1.1875 in 30.163 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
6.81 in 172 mm |
| Db - 外圈背面背衬直径 |
6.3 in 160.02 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.52 |
| Y - ISO标准系数ˡ³ˡ | 1.16 |
| Cg - 几何因子ˡ⁴ˡ | 0.115 |
