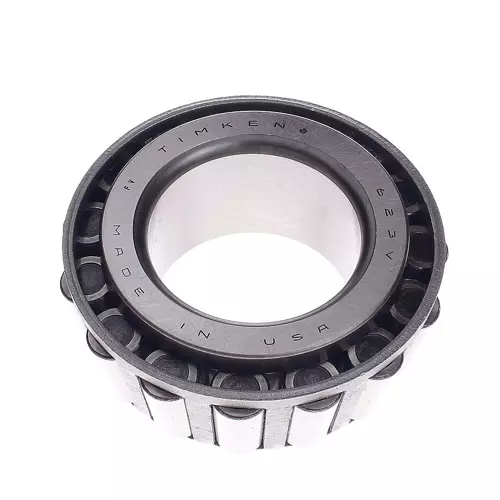

TIMKEN 623V轴承尺寸、参数、图纸、互换、价格
6
2
3
V
623：圆锥滚子轴承内圈基本代号：623
V：真空熔炼钢材质
623：
圆锥滚子轴承内圈基本代号：623
V：
真空熔炼钢材质
| 技术规格 | |
| 系列 | 615 |
| 锥体零件号 | 623V |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
96300 lbf 428000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
25000 lbf 111000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 1/4 in 57.150 mm |
| B - 锥体宽度 |
1.6250 in 41.275 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
2.6 in 66 mm |
| db - 锥体背面背衬直径 |
2.83 in 72 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.13 in 3.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.55 in -14 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
14300 lbf 63800 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
55300 lbf 246000 N |
| C₀ - 静态径向载荷额定值 |
54800 lbf 244000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
7710 lbf 34300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.86 |
| Cg - 几何因子ˡ⁹ˡ | 0.0694 |
