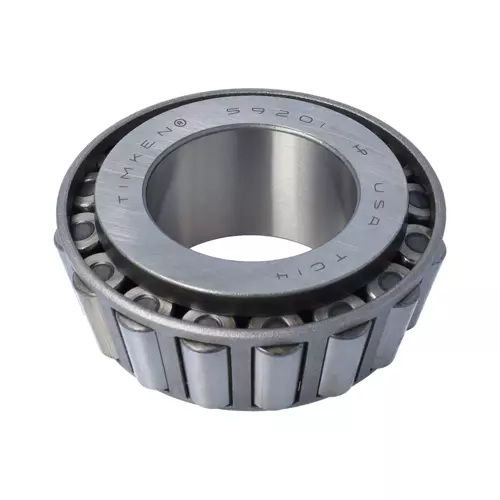

TIMKEN 59201-20518轴承尺寸、参数、图纸、互换、价格
5
9
2
0
1
-
2
0
5
1
8
5：28º30' < 锥角 < 30º30'
92：内径范围：1-2 in
01：部件代号，01表示内圈，内圈基本代号：59201
-2：装配号
05：0：TIMKEN内部代码，5：未知精度
18：材料代码，代号：18
5：
28º30' < 锥角 < 30º30'
92：
内径范围：1-2 in
01：
部件代号，01表示内圈，内圈基本代号：59201
-2：
装配号
05：
0：TIMKEN内部代码，5：未知精度
18：
材料代码，代号：18
| 技术规格 | |
| 系列 | 59000 |
| 锥体零件号 | 59201 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
79200 lbf 352000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
20500 lbf 91300 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 in 50.8 mm |
| B - 锥体宽度 |
1.4375 in 36.513 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
2.4 in 61 mm |
| db - 锥体背面背衬直径 |
2.44 in 62 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.11 in 2.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.38 in -9.7 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11800 lbf 52400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
45500 lbf 202000 N |
| C₀ - 静态径向载荷额定值 |
45400 lbf 202000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
8110 lbf 36100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 57.3 |
| G₂ - 发热系数（挡边-滚子端） | 14.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.0999 |
