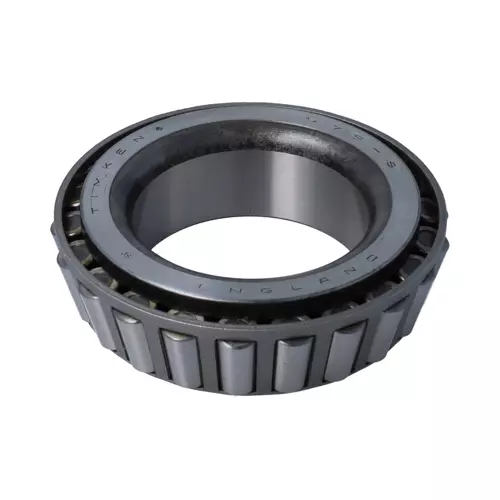

TIMKEN 575S-90099轴承尺寸、参数、图纸、互换、价格
5
7
5
S
-
9
0
0
9
9
575：圆锥滚子轴承内圈基本代号：575
S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
-9：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
99：材料代码，代号：99
575：
圆锥滚子轴承内圈基本代号：575
S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
-9：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
99：
材料代码，代号：99
| 技术规格 | |
| 系列 | 575 |
| 锥体零件号 | 575-S |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
80900 lbf 360000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
21000 lbf 93400 N |
| 尺寸规格 | |
| d - 锥体孔径 |
3 in 76.2 mm |
| B - 锥体宽度 |
1.4212 in 36.098 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.270 in 6.900 mm |
| da - 锥体正面背衬直径 |
3.39 in 86 mm |
| db - 锥体背面背衬直径 |
3.9 in 99 mm |
| Ab - 保持架锥体正面游隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面游隙 |
0.12 in 3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.21 in -5.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
12100 lbf 53600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
46500 lbf 207000 N |
| C₀ - 静态径向载荷额定值 |
65400 lbf 291000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
8330 lbf 37100 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.45 |
| G₁ - 发热系数（滚子滚道） | 125.7 |
| G₂ - 发热系数（挡边-滚子端） | 32 |
| Cg - 几何因子ˡ⁹ˡ | 0.13 |
