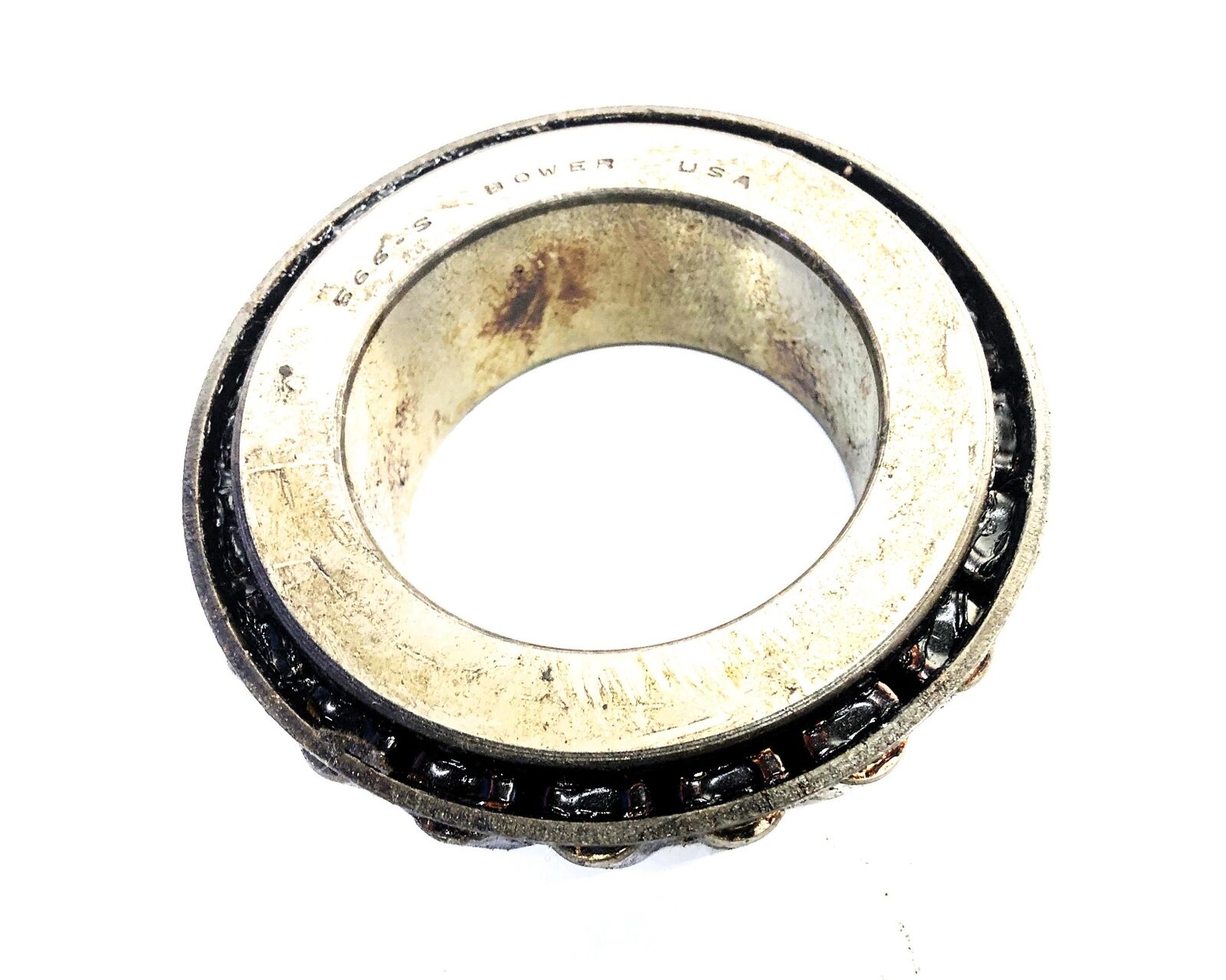

TIMKEN 566-S轴承尺寸、参数、图纸、互换、价格
5
6
6
-
S
566：圆锥滚子轴承内圈基本代号：566
-S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
566：
圆锥滚子轴承内圈基本代号：566
-S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
| 技术规格 | |
| 系列 | 565 |
| 锥体零件号 | 566-S |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
76900 lbf 342000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
19900 lbf 88600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 3/4 in 69.850 mm |
| B - 锥体宽度 |
1.4240 in 36.170 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
3.07 in 78 mm |
| db - 锥体背面背衬直径 |
3.11 in 79 mm |
| Ab - 保持架锥体正面游隙 |
0.11 in 2.8 mm |
| Aa - 保持架锥体背面游隙 |
0.1 in 2.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
11400 lbf 50900 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
44100 lbf 196000 N |
| C₀ - 静态径向载荷额定值 |
58900 lbf 262000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
7130 lbf 31700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.61 |
| G₁ - 发热系数（滚子滚道） | 101.3 |
| G₂ - 发热系数（挡边-滚子端） | 24 |
| Cg - 几何因子ˡ⁹ˡ | 0.117 |
