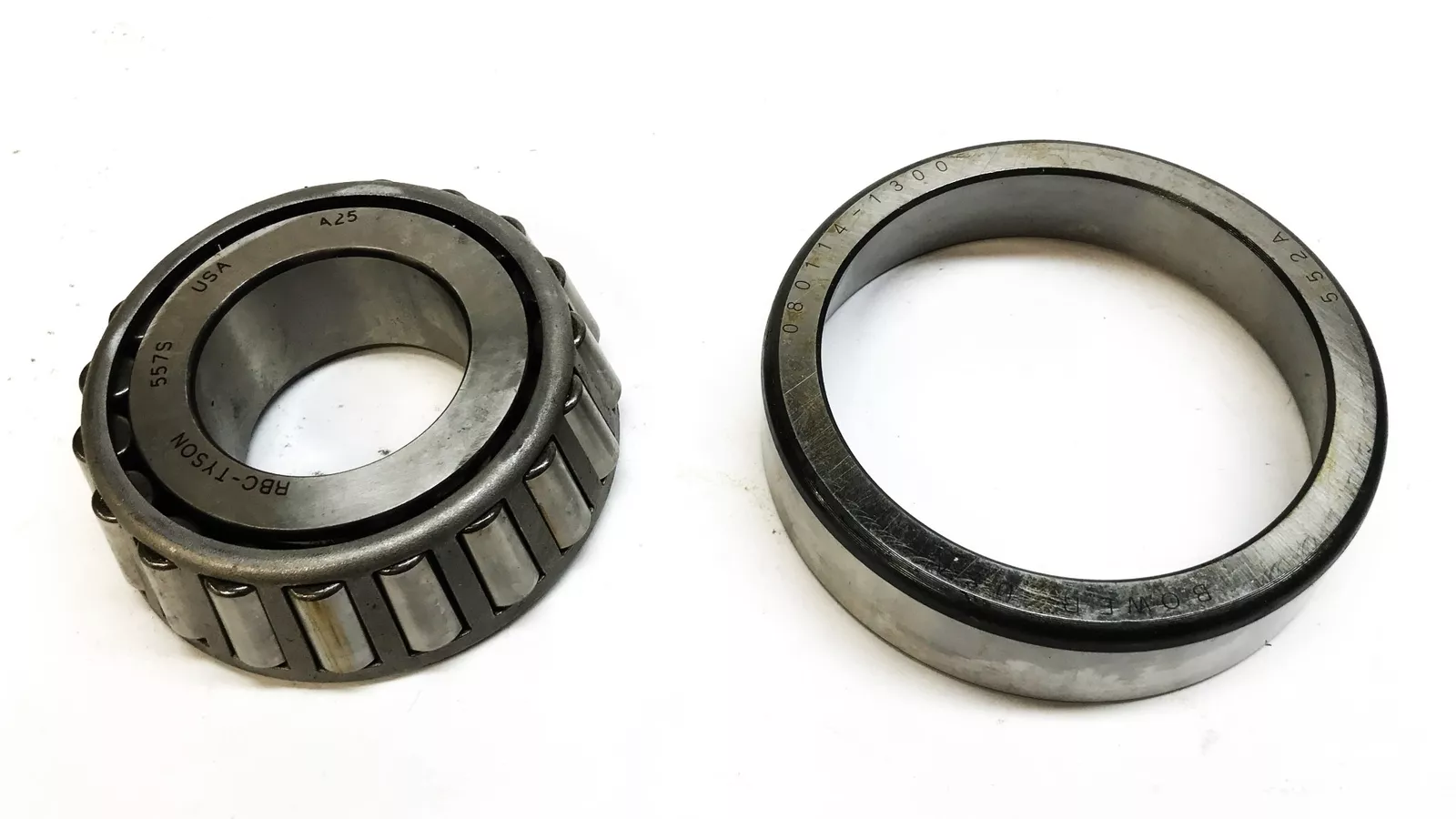

TIMKEN 557-S/552A轴承尺寸、参数、图纸、互换、价格
5
5
7
-
S
/
5
5
2
A
557：圆锥滚子轴承内圈基本代号：557
-S：特殊功能轴承，与具有相同基本零件号的轴承不可互换
/：分隔符
552：圆锥滚子轴承外圈基本代号：552
A：内部设计优化
557：
圆锥滚子轴承内圈基本代号：557
-S：
特殊功能轴承，与具有相同基本零件号的轴承不可互换
/：
分隔符
552：
圆锥滚子轴承外圈基本代号：552
A：
内部设计优化
| 技术规格 | |
| 系列 | 555 |
| 锥体零件号 | 557-S |
| 外圈零件号 | 552A |
| 设计单元 | 英制 |
| 轴承净重 |
4.9 lb 2.2 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 1/8 in 53.975 mm |
| D - 外圈外径 |
4.875 in 123.825 mm |
| B - 锥体宽度 |
1.4440 in 36.678 mm |
| C - 外圈宽度 |
1.1875 in 30.163 mm |
| T - 轴承宽度 |
1.5000 in 38.100 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.130 in 3.3 mm |
| da - 锥体正面背衬直径 |
2.64 in 67 mm |
| db - 锥体背面背衬直径 |
2.87 in 73 mm |
| Da - 外圈正面背衬直径 |
4.60 in 116.10 mm |
| Db - 外圈背面背衬直径 |
4.29 in 108.97 mm |
| Ab - 保持架锥体正面间隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面间隙 |
0.07 in 1.8 mm |
| a - 有效中心位置ˡ³ˡ |
-0.37 in -9.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
13200 lbf 58600 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
50800 lbf 226000 N |
| C₀ - 静态径向额定值 |
55700 lbf 248000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
7810 lbf 34700 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.69 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.73 |
| G₁ - 发热系数（滚子滚道） | 91 |
| G₂ - 发热系数（挡边-滚子端） | 21.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.111 |
