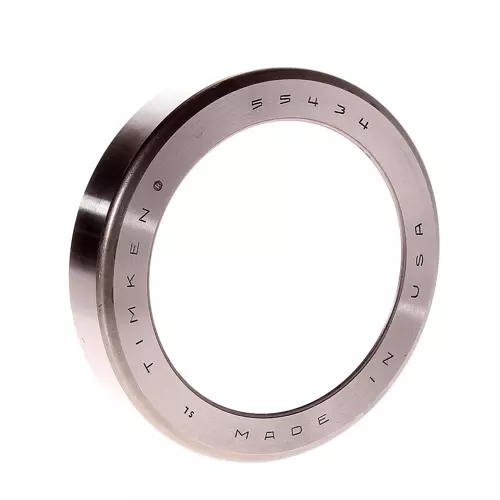

TIMKEN 55434-20024轴承尺寸、参数、图纸、互换、价格
5
5
4
3
4
-
2
0
0
2
4
5：28º30' < 锥角 < 30º30'
54：内径范围：1-2 in
34：部件代号，34表示内圈，内圈基本代号：55434
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
5：
28º30' < 锥角 < 30º30'
54：
内径范围：1-2 in
34：
部件代号，34表示内圈，内圈基本代号：55434
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 55000C |
| 外圈零件号 | 55434 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
4.3301 in 109.985 mm |
| C - 外圈宽度 |
0.7766 in 19.726 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.12 in 3.05 mm |
| Da - 外圈正面背衬直径 |
4.11 in 103.90 mm |
| Db - 外圈背面背衬直径 |
3.58 in 90.93 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.88 |
| Y - ISO标准系数ˡ³ˡ | 0.68 |
| Cg - 几何因子ˡ⁴ˡ | 0.12 |
