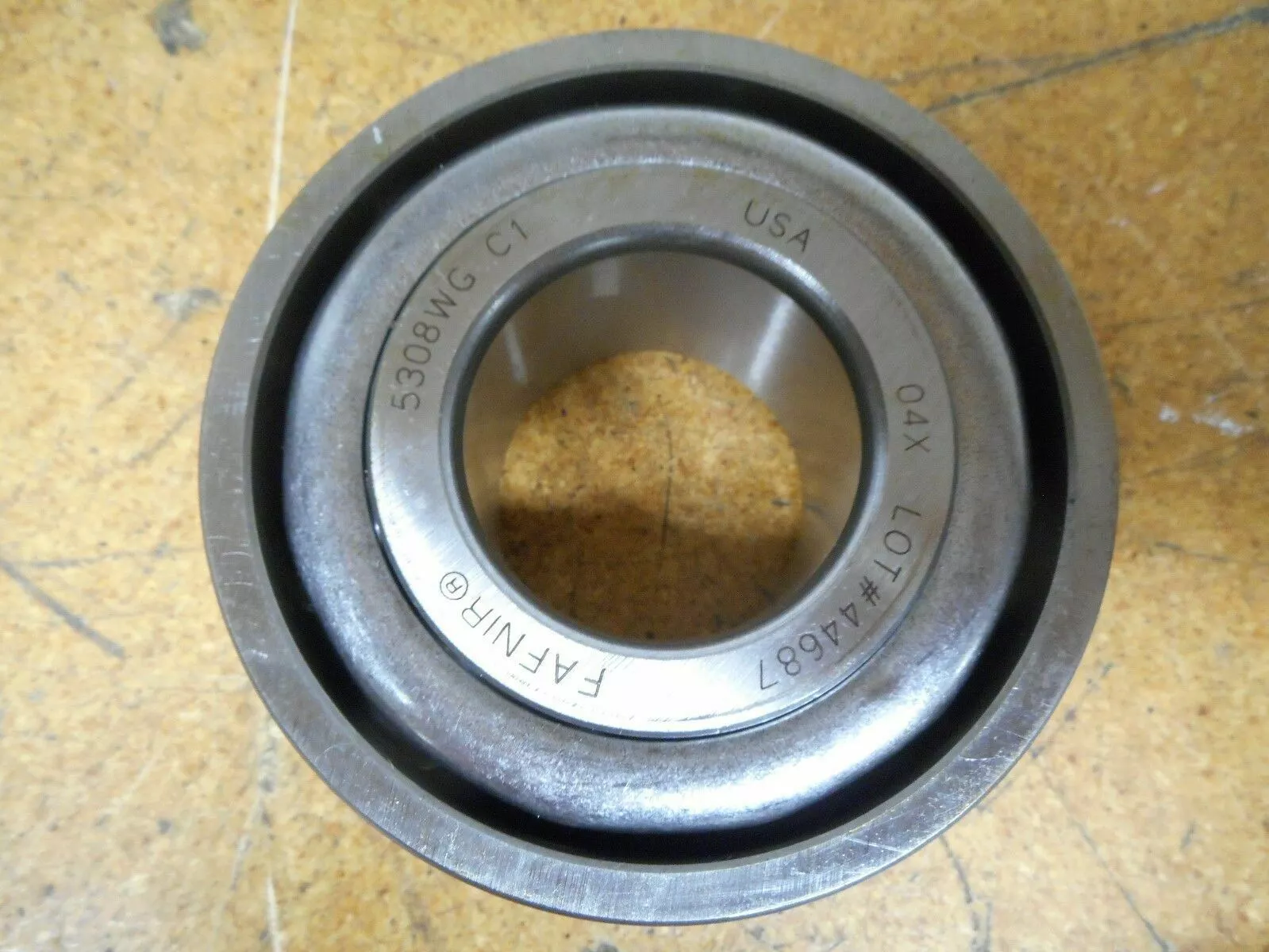

TIMKEN 5308WG轴承尺寸、参数、图纸、互换、价格
5
3
0
8
W
G
5：双列角接触球轴承
3：直径系列：3系列
08：公称内径代号，内径：40 mm
W：径向轴承，最大容量，填充槽型
G：轴承外圈带卡环槽和适当的卡环
5：
双列角接触球轴承
3：
直径系列：3系列
08：
公称内径代号，内径：40 mm
W：
径向轴承，最大容量，填充槽型
G：
轴承外圈带卡环槽和适当的卡环
| 技术规格 | |
| 设计单元 | 公制 |
| d - 内径 | 40 mm |
| 滚珠材质 | 钢 |
| 保持架型式 | 弹簧 |
| 轴承净重 |
1.139 Kg 2.51 lb |
| 制造零件号 | 5308WG C1 |
| 尺寸规格 | |
| D - 外径 |
90 mm 3.5433 in |
| C - 套圈宽度 |
36.53 mm 1.438 in |
| 接触角 | 30 ° |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
66600 N 15000 lbf |
| Cₑ - 动态径向载荷额定值ˡ¹ˡ |
90600 N 20400 lbf |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ²ˡ |
1.5 mm 0.059 in |
| r - 外圈倒角半径ˡ³ˡ |
1.5 mm 0.059 in |
| da - 内圈背衬直径 |
49.911 mm 1.965 in |
| Da - 外圈背衬直径 |
79.375 mm 3.125 in |
