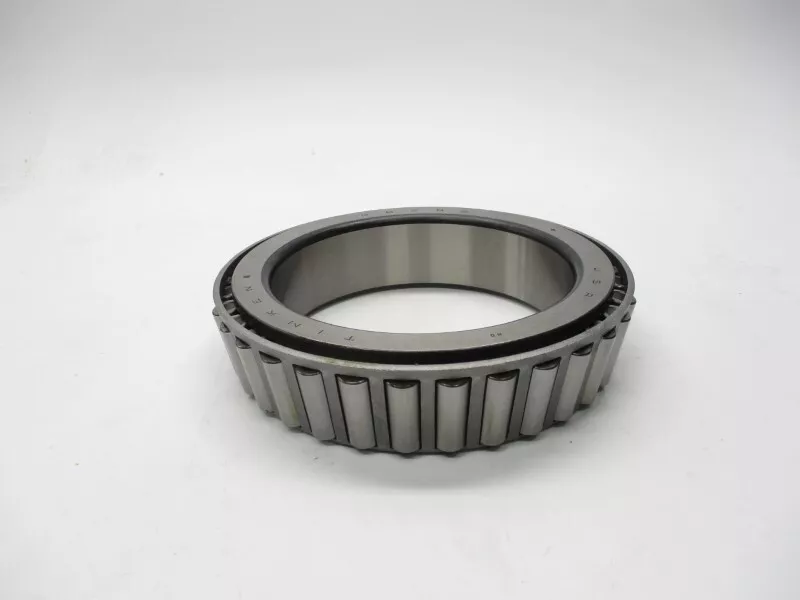

TIMKEN 48286-20301轴承尺寸、参数、图纸、互换、价格
4
8
2
8
6
-
2
0
3
0
1
4：27º < 锥角 < 28º30'
82：内径范围：1-2 in
86：部件代号，86表示内圈，内圈基本代号：48286
-2：装配号
03：0：铁姆肯公司代码，3：未知精度
01：材料代码，代号：01
4：
27º < 锥角 < 28º30'
82：
内径范围：1-2 in
86：
部件代号，86表示内圈，内圈基本代号：48286
-2：
装配号
03：
0：铁姆肯公司代码，3：未知精度
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | 48200 |
| 锥体零件号 | 48286 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
105000 lbf 466000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
27200 lbf 121000 N |
| 尺寸规格 | |
| d - 锥体孔径 |
4 7/8 in 123.825 mm |
| B - 锥体宽度 |
1.5000 in 38.100 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
5.24 in 133 mm |
| db - 锥体背面背衬直径 |
5.47 in 139 mm |
| Ab - 保持架锥体正面游隙 |
0.15 in 3.8 mm |
| Aa - 保持架锥体背面游隙 |
0.06 in 1.5 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.22 in -5.6 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
15600 lbf 69400 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
60200 lbf 268000 N |
| C₀ - 静态径向载荷额定值 |
111000 lbf 493000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
8160 lbf 36300 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.91 |
| G₁ - 发热系数（滚子滚道） | 353 |
| G₂ - 发热系数（挡边-滚子端） | 91.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.114 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 48286-20024轴承 | ￥861.88元 | - | 23 |
| TIMKEN 48286轴承 | ￥939.6元 | - | 10 |
| TIMKEN 48286-99401轴承 | ￥1525.4元 | - | 3 |
| TIMKEN 48286-90019轴承 | ￥3869.76元 | - | 1 |
| TIMKEN 48286-90018轴承 | ￥6339.4元 | - | 5 |
