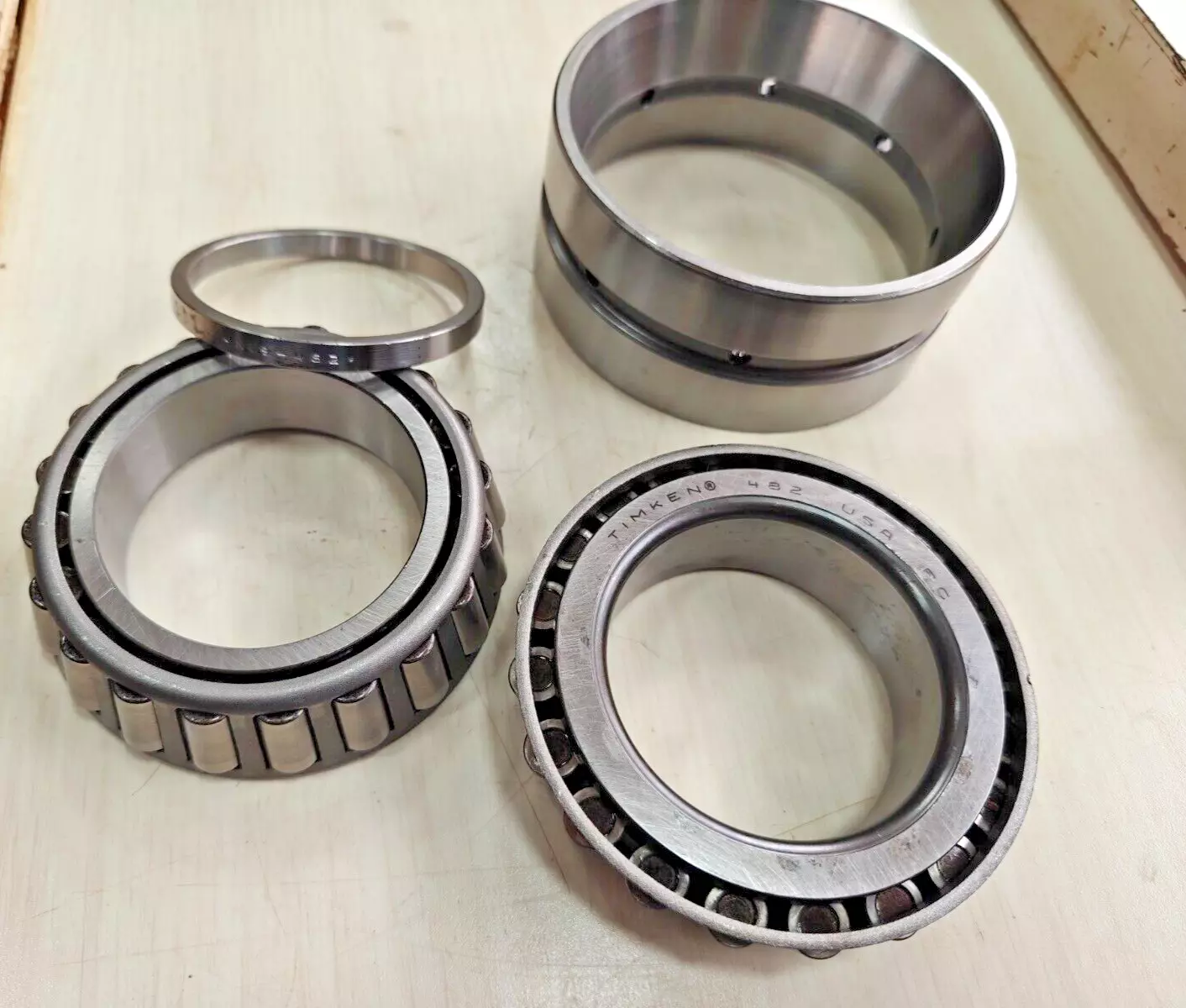

TIMKEN 482/472DC轴承尺寸、参数、图纸、互换、价格
4
8
2
/
4
7
2
D
C
482：圆锥滚子轴承内圈基本代号：482
/：分隔符
472：圆锥滚子轴承外圈基本代号：472
D：TDO 系列，双列外圈
C：尺寸与基本零件号不同，不可互换
482：
圆锥滚子轴承内圈基本代号：482
/：
分隔符
472：
圆锥滚子轴承外圈基本代号：472
D：
TDO 系列，双列外圈
C：
尺寸与基本零件号不同，不可互换
| 技术规格 | |
| 系列 | 475 |
| 锥体零件号 | 482 |
| 外圈零件号 | 472DC |
| 设计单元 | 英制 |
| 轴承净重 |
6.29 lb 2.853 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 3/4 in 69.850 mm |
| D - 外圈外径 |
4.7244 in 120 mm |
| B - 锥体宽度 |
1.1420 in 29.007 mm |
| C - 双列外圈宽度 |
2.125 in 53.975 mm |
| T - 轴承锥体总宽度 |
2.5625 in 65.088 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.03 in 0.8 mm |
| db - 锥体背面背衬直径 |
3.27 in 83 mm |
| Da - 外圈正面背衬直径 |
4.53 in 114.05 mm |
| Aa - 保持架锥体背面间隙 |
0.04 in 1 mm |
| a - 有效中心位置ˡ³ˡ |
-0.16 in -4.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（单列，9000万转）ˡ⁴ˡ |
8360 lbf 37200 N |
| C₁ - 动态径向额定值（双列，100万转）ˡ⁵ˡ |
56100 lbf 250000 N |
| C₉₀₍₂₎ - 动态径向额定值（双列，9000万转）ˡ⁶ˡ |
14600 lbf 64700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
5500 lbf 24500 N |
| 系数规格 | |
| K - 系数ˡ⁸ˡ | 1.52 |
| e - ISO标准系数ˡ⁹ˡ | 0.38 |
| Y₁ - ISO标准系数ˡ¹⁰ˡ | 1.75 |
| Y₂ - ISO标准系数ˡ¹¹ˡ | 2.61 |
| Cg - 几何因子ˡ¹²ˡ | 0.108 |
