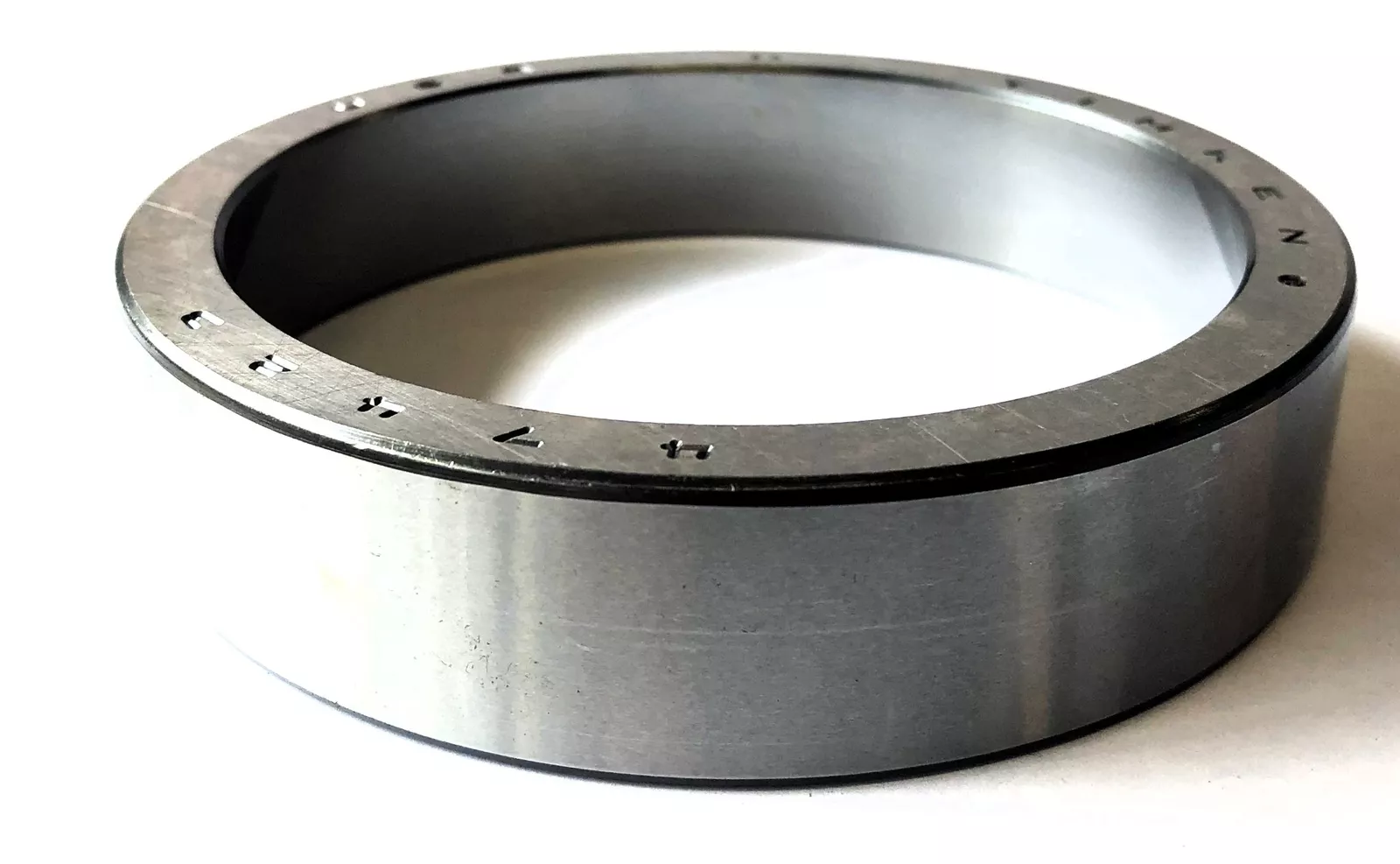

TIMKEN 47423Prec.3轴承尺寸、参数、图纸、互换、价格
4
7
4
2
3
P
r
e
c
-
3
4：27º < 锥角 < 28º30'
74：内径范围：1-2 in
23：部件代号，23表示内圈，内圈基本代号：47423
Prec：精度
-3：装配号
4：
27º < 锥角 < 28º30'
74：
内径范围：1-2 in
23：
部件代号，23表示内圈，内圈基本代号：47423
Prec：
精度
-3：
装配号
| 技术规格 | |
| 系列 | 47400 |
| 外圈零件号 | 47423 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
4.75 in 120.65 mm |
| C - 外圈宽度 |
1.0313 in 26.195 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
4.56 in 115.10 mm |
| Db - 外圈背面背衬直径 |
4.29 in 108.97 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.36 |
| Y - ISO标准系数ˡ³ˡ | 1.67 |
| Cg - 几何因子ˡ⁴ˡ | 0.115 |
