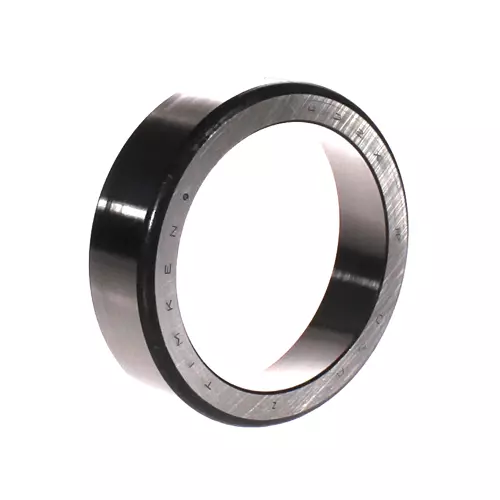

TIMKEN 432X轴承尺寸、参数、图纸、互换、价格
4
3
2
X
432:圆锥滚子轴承内圈基本代号:432
X:边界尺寸变更,符合 ISO标准
432:
圆锥滚子轴承内圈基本代号:432
X:
边界尺寸变更,符合 ISO标准
| 技术规格 | |
| 系列 | 435 |
| 外圈零件号 | 432X |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.75 in 95.25 mm |
| C - 外圈宽度 |
1.0313 in 26.195 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
3.46 in 87.88 mm |
| Db - 外圈背面背衬直径 |
3.19 in 81.03 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.28 |
| Y - ISO标准系数ˡ³ˡ | 2.11 |
| Cg - 几何因子ˡ⁴ˡ | 0.0805 |
