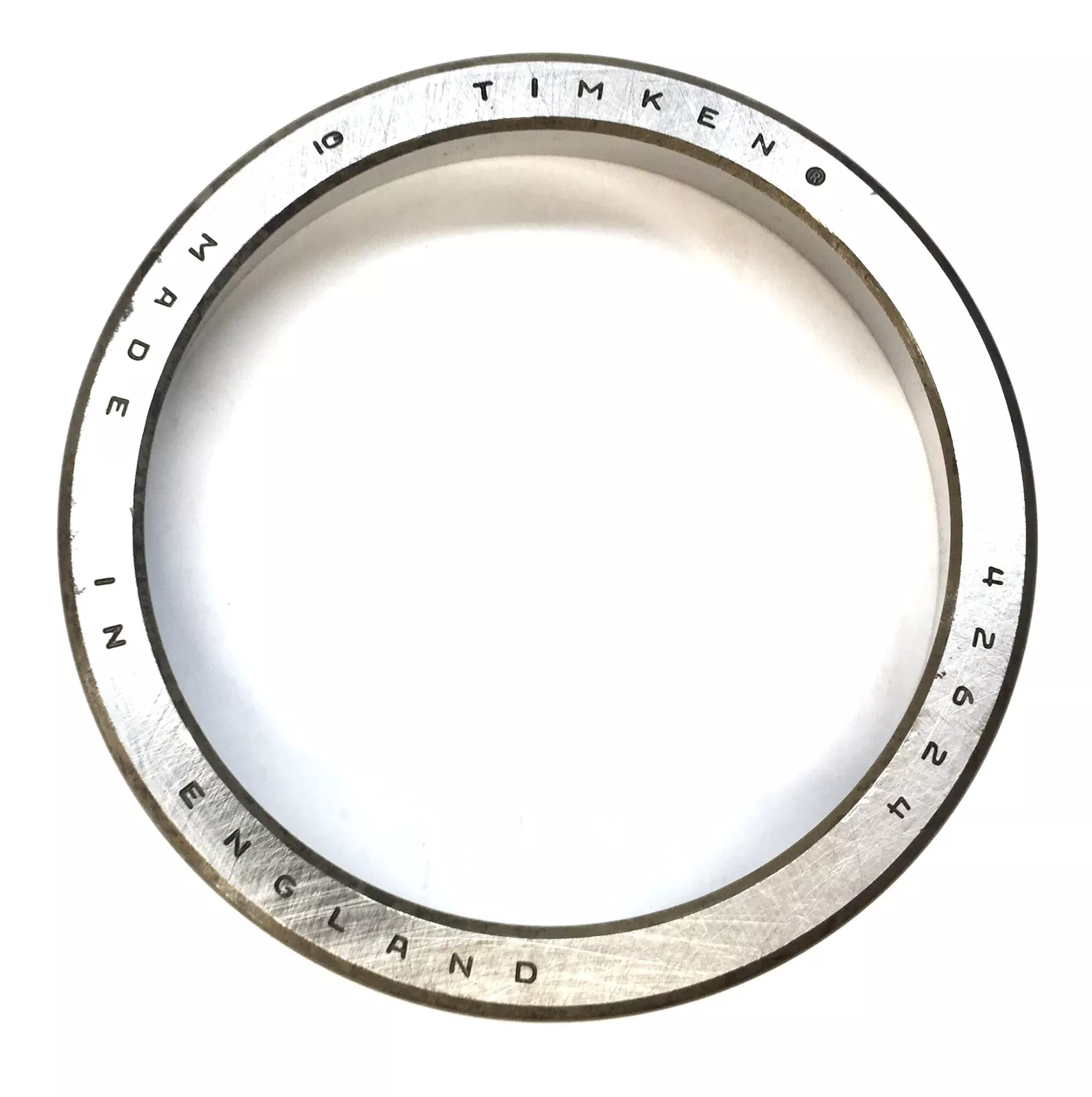

TIMKEN 42624轴承尺寸、参数、图纸、互换、价格
4
2
6
2
4
426：圆锥滚子轴承内圈基本代号：426
24：材料代码，代号：24
426：
圆锥滚子轴承内圈基本代号：426
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 42600 |
| 外圈零件号 | 42624 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
5.1171 in 129.974 mm |
| C - 外圈宽度 |
1.063 in 27 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.090 in 2.29 mm |
| Da - 外圈正面背衬直径 |
4.87 in 123.70 mm |
| Db - 外圈背面背衬直径 |
4.53 in 115.06 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.42 |
| Y - ISO标准系数ˡ³ˡ | 1.43 |
| Cg - 几何因子ˡ⁴ˡ | 0.12 |
