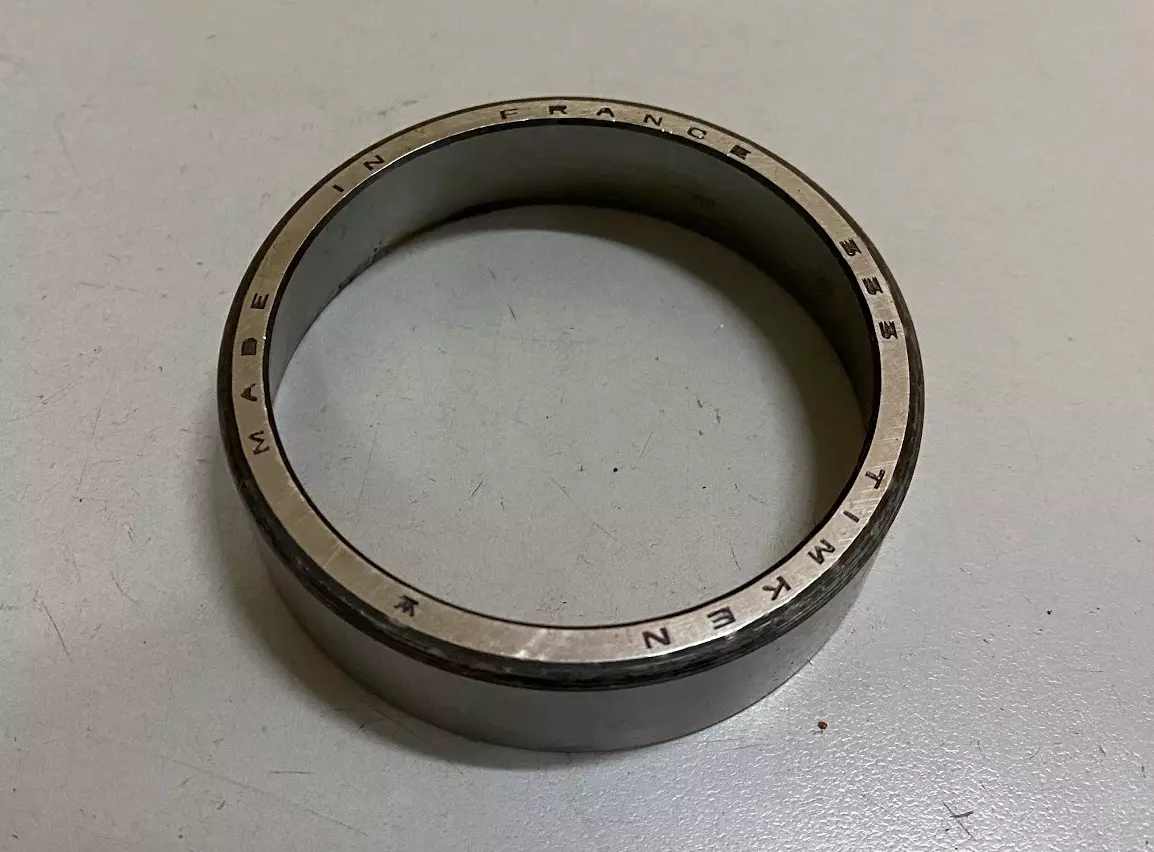

TIMKEN 333-20024轴承尺寸、参数、图纸、互换、价格
3
3
3
-
2
0
0
2
4
333：圆锥滚子轴承内圈基本代号：333
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
333：
圆锥滚子轴承内圈基本代号：333
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 335 |
| 外圈零件号 | 333 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.1496 in 80 mm |
| C - 外圈宽度 |
0.8268 in 21.001 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.08 in 2.03 mm |
| Da - 外圈正面背衬直径 |
3.03 in 76.96 mm |
| Db - 外圈背面背衬直径 |
2.83 in 71.88 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.27 |
| Y - ISO标准系数ˡ³ˡ | 2.2 |
| Cg - 几何因子ˡ⁴ˡ | 0.0676 |
