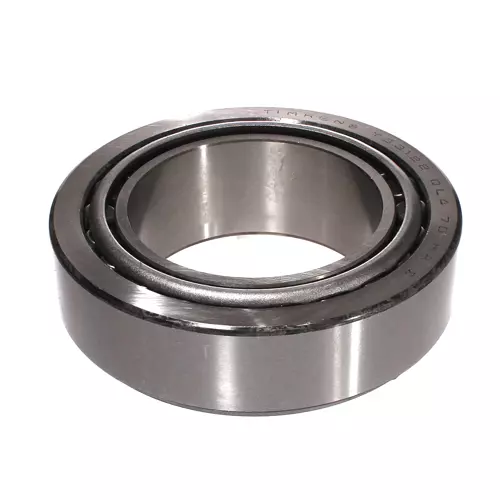

TIMKEN 33122-9X241轴承尺寸、参数、图纸、互换、价格
3
3
1
2
2
-
9
X
2
4
1
3：圆锥滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
22：内径：110 mm
-9：装配号
X2：X：铁姆肯公司代码，2：ABMA英制公差精度 2级
41：材料代码
3：
圆锥滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
22：
内径：110 mm
-9：
装配号
X2：
X：铁姆肯公司代码，2：ABMA英制公差精度 2级
41：
材料代码
| 技术规格 | |
| 系列 | 33122 |
| 锥体零件号 | X33122M |
| 外圈零件号 | Y33122M |
| 设计单元 | 公制 |
| 轴承净重 |
5.38 Kg 11.86 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33122 |
| 尺寸规格 | |
| d - 内径 |
110 mm 4.3307 in |
| D - 外圈外径 |
180 mm 7.0866 in |
| B - 锥体宽度 |
56 mm 2.2047 in |
| C - 外圈宽度 |
43 mm 1.6929 in |
| T - 轴承宽度 |
56 mm 2.2047 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.5 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2 mm 0.08 in |
| da - 锥体正面背衬直径 |
121 mm 4.76 in |
| db - 锥体背面背衬直径 |
130 mm 5.12 in |
| Da - 外圈正面背衬直径 |
173.5 mm 6.83 in |
| Db - 外圈背面背衬直径 |
162 mm 6.38 in |
| Ab - 保持架锥体正面游隙 |
3.3 mm 0.13 in |
| Aa - 保持架锥体背面游隙 |
6.1 mm 0.24 in |
| a - 有效中心位置ˡ³ˡ |
-11.9 mm -0.47 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
107000 N 24000 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
412000 N 92700 lbf |
| C₀ - 静态径向载荷额定值 |
635000 N 143000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
76600 N 17200 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.4 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 285 |
| G₂ - 发热系数（挡边-滚子端） | 57.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.111 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 33122轴承，货期1-3周 | ￥1907.04元 | - | 12 |
