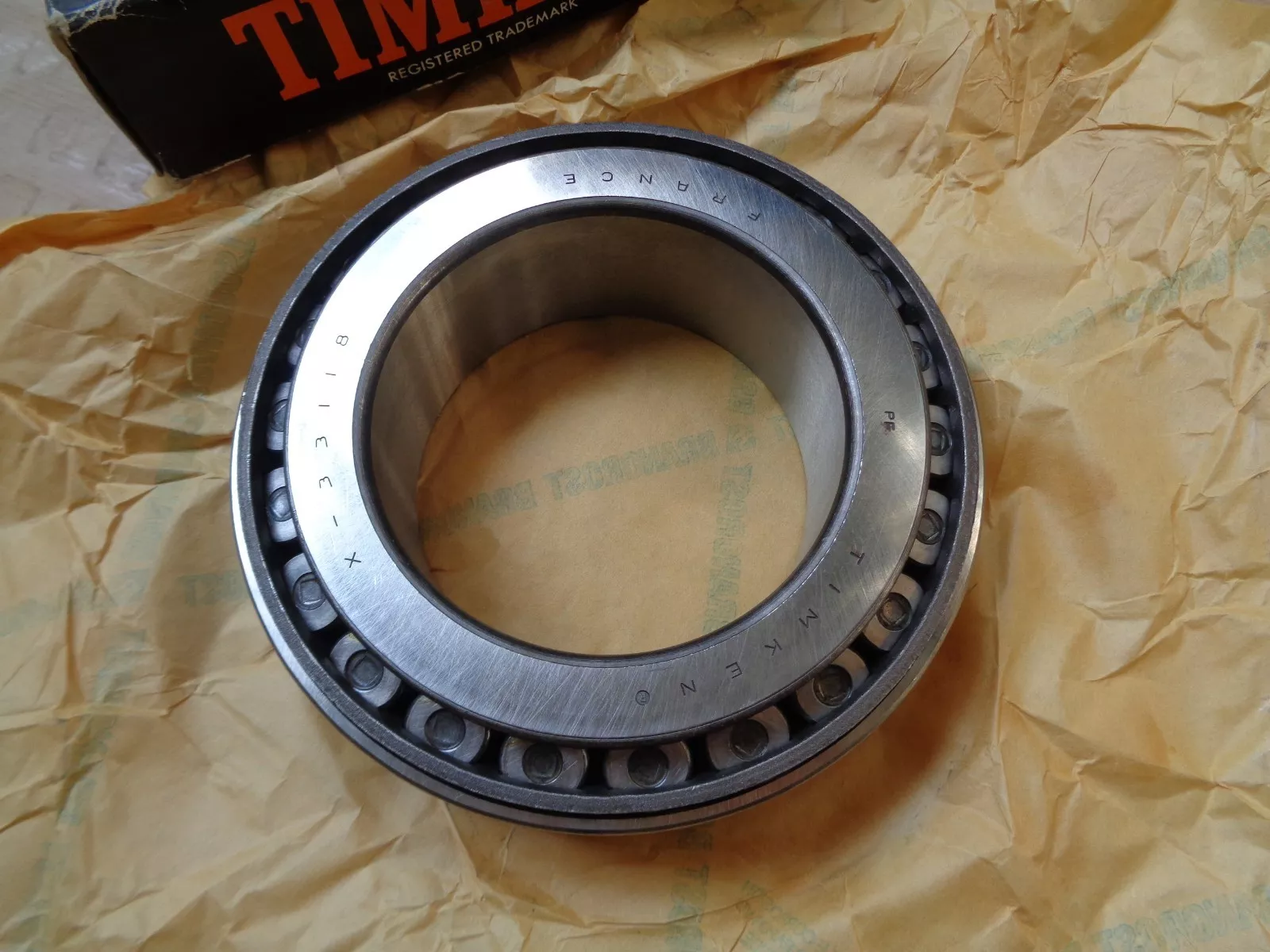

TIMKEN 33118-9X026轴承尺寸、参数、图纸、互换、价格
3
3
1
1
8
-
9
X
0
2
6
3：圆锥滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
18：内径：90 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
26：材料代码
3：
圆锥滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
18：
内径：90 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
26：
材料代码
| 技术规格 | |
| 系列 | 33118M |
| 锥体零件号 | X33118M |
| 外圈零件号 | Y33118M |
| 设计单元 | 公制 |
| 轴承净重 |
3.1 Kg 6.9 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33118 |
| 尺寸规格 | |
| d - 内径 |
90 mm 3.5433 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
45 mm 1.7717 in |
| C - 外圈宽度 |
35 mm 1.378 in |
| T - 轴承宽度 |
45 mm 1.7717 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
100 mm 3.94 in |
| db - 锥体背面背衬直径 |
108 mm 4.25 in |
| Da - 外圈正面背衬直径 |
146.05 mm 5.75 in |
| Db - 外圈背面背衬直径 |
134.87 mm 5.31 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
4.8 mm 0.19 in |
| a - 有效中心位置ˡ³ˡ |
-9.4 mm -0.37 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
94100 N 21200 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
363000 N 81600 lbf |
| C₀ - 静态径向载荷额定值 |
447000 N 100000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
64000 N 14400 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.47 |
| e - ISO标准系数ˡ⁸ˡ | 0.4 |
| Y - ISO标准系数ˡ⁹ˡ | 1.51 |
| G₁ - 发热系数（滚子滚道） | 180.1 |
| G₂ - 发热系数（挡边-滚子端） | 43.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0942 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 33118轴承 | ￥294.64元 | - | 3 |
