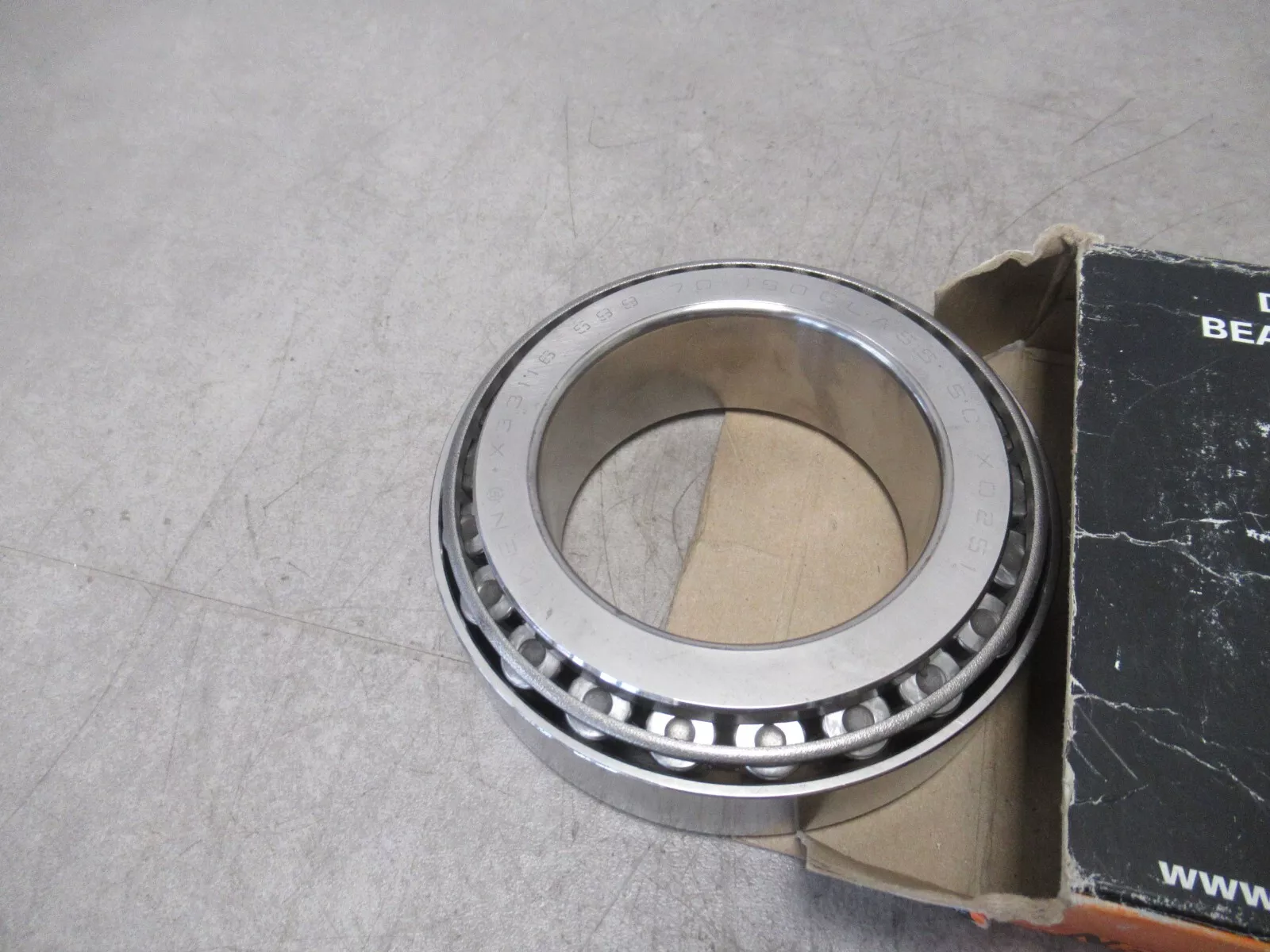

TIMKEN 33116-9X026轴承尺寸、参数、图纸、互换、价格
3
3
1
1
6
-
9
X
0
2
6
3：圆锥滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
16：内径：80 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
26：材料代码
3：
圆锥滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
16：
内径：80 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
26：
材料代码
| 技术规格 | |
| 系列 | 33116M |
| 锥体零件号 | X33116M |
| 外圈零件号 | Y33116M |
| 设计单元 | 公制 |
| 轴承净重 |
1.9 Kg 4.1 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33116 |
| 尺寸规格 | |
| d - 内径 |
80 mm 3.1496 in |
| D - 外圈外径 |
130 mm 5.1181 in |
| B - 锥体宽度 |
37.000 mm 1.4567 in |
| C - 外圈宽度 |
29.000 mm 1.1417 in |
| T - 轴承宽度 |
37.000 mm 1.4567 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
89 mm 3.5 in |
| db - 锥体背面背衬直径 |
96 mm 3.78 in |
| Da - 外圈正面背衬直径 |
125.00 mm 4.96 in |
| Db - 外圈背面背衬直径 |
119.13 mm 4.69 in |
| Ab - 保持架锥体正面游隙 |
2.3 mm 0.09 in |
| Aa - 保持架锥体背面游隙 |
5.1 mm 0.2 in |
| a - 有效中心位置ˡ³ˡ |
-6.1 mm -0.24 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
54100 N 12200 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
209000 N 46900 lbf |
| C₀ - 静态径向载荷额定值 |
300000 N 67300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
38500 N 8660 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.4 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.44 |
| G₁ - 发热系数（滚子滚道） | 129.2 |
| G₂ - 发热系数（挡边-滚子端） | 40.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0856 |
