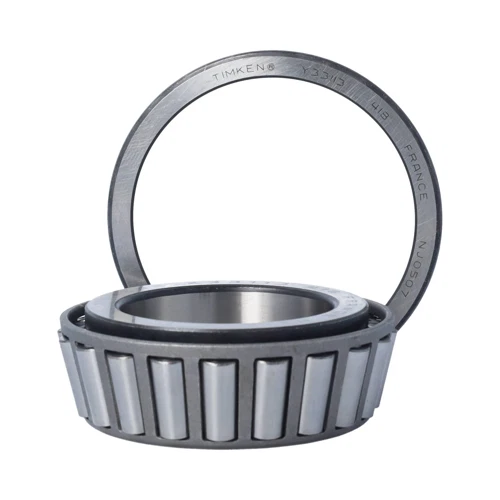

TIMKEN 33113-90KA1轴承尺寸、参数、图纸、互换、价格
3
3
1
1
3
-
9
0
K
A
1
3：圆锥滚子轴承
3：宽度系列：3系列
1：直径系列：1系列
13：内径：65 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：材料代码
3：
圆锥滚子轴承
3：
宽度系列：3系列
1：
直径系列：1系列
13：
内径：65 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：
材料代码
| 技术规格 | |
| 系列 | 33113 |
| 锥体零件号 | X33113 |
| 外圈零件号 | Y33113 |
| 设计单元 | 公制 |
| 轴承净重 |
1.3 Kg 2.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33113 |
| 尺寸规格 | |
| d - 内径 |
65 mm 2.5591 in |
| D - 外圈外径 |
110 mm 4.3307 in |
| B - 锥体宽度 |
34.000 mm 1.3386 in |
| C - 外圈宽度 |
26.500 mm 1.0433 in |
| T - 轴承宽度 |
34.000 mm 1.3386 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
73 mm 2.87 in |
| db - 锥体背面背衬直径 |
77 mm 3.03 in |
| Da - 外圈正面背衬直径 |
106.17 mm 4.18 in |
| Db - 外圈背面背衬直径 |
99.06 mm 3.90 in |
| Ab - 保持架锥体正面游隙 |
3 mm 0.12 in |
| Aa - 保持架锥体背面游隙 |
2 mm 0.08 in |
| a - 有效中心位置ˡ³ˡ |
-7.9 mm -0.31 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
43300 N 9730 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
167000 N 37500 lbf |
| C₀ - 静态径向载荷额定值 |
225000 N 50600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
28700 N 6460 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.51 |
| e - ISO标准系数ˡ⁸ˡ | 0.39 |
| Y - ISO标准系数ˡ⁹ˡ | 1.55 |
| G₁ - 发热系数（滚子滚道） | 80.1 |
| G₂ - 发热系数（挡边-滚子端） | 24.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.11 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 33113P-90KA1轴承 | ￥179.8元 | - | 1136 |
