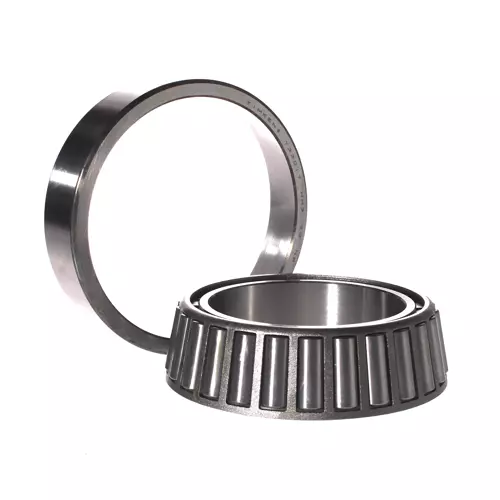

TIMKEN 33017-9X241轴承尺寸、参数、图纸、互换、价格
3
3
0
1
7
-
9
X
2
4
1
3：圆锥滚子轴承
3：宽度系列：3系列
0：直径系列：0系列
17：内径：85 mm
-9：装配号
X2：X：铁姆肯公司代码，2：ABMA英制公差精度 2级
41：材料代码
3：
圆锥滚子轴承
3：
宽度系列：3系列
0：
直径系列：0系列
17：
内径：85 mm
-9：
装配号
X2：
X：铁姆肯公司代码，2：ABMA英制公差精度 2级
41：
材料代码
| 技术规格 | |
| 系列 | 33017 |
| 锥体零件号 | X33017 |
| 外圈零件号 | Y33017 |
| 设计单元 | 公制 |
| 轴承净重 |
1.7 Kg 3.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33017 |
| 尺寸规格 | |
| d - 内径 |
85 mm 3.3465 in |
| D - 外圈外径 |
130 mm 5.1181 in |
| B - 锥体宽度 |
36 mm 1.4173 in |
| C - 外圈宽度 |
29.5 mm 1.1614 in |
| T - 轴承宽度 |
36 mm 1.4173 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
93 mm 3.66 in |
| db - 锥体背面背衬直径 |
96 mm 3.78 in |
| Da - 外圈正面背衬直径 |
125.00 mm 4.96 in |
| Db - 外圈背面背衬直径 |
119.89 mm 4.72 in |
| Ab - 保持架锥体正面游隙 |
3.3 mm 0.13 in |
| Aa - 保持架锥体背面游隙 |
1 mm 0.04 in |
| a - 有效中心位置ˡ³ˡ |
-9.4 mm -0.37 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
57100 N 12800 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
220000 N 49500 lbf |
| C₀ - 静态径向载荷额定值 |
343000 N 77100 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
28500 N 6410 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2 |
| e - ISO标准系数ˡ⁸ˡ | 0.29 |
| Y - ISO标准系数ˡ⁹ˡ | 2.06 |
| G₁ - 发热系数（滚子滚道） | 157.9 |
| G₂ - 发热系数（挡边-滚子端） | 55.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0865 |
