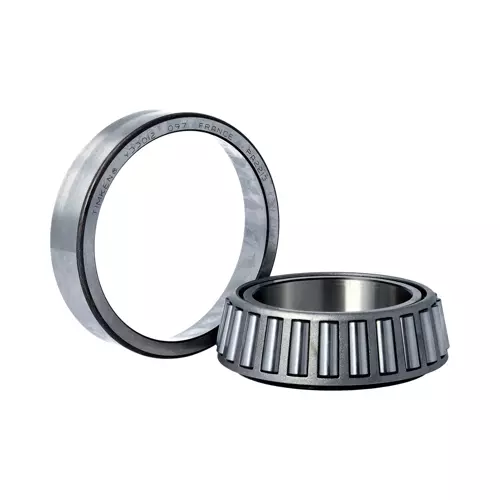

TIMKEN 33012-9TKA1轴承尺寸、参数、图纸、互换、价格
3
3
0
1
2
-
9
T
K
A
1
3：圆锥滚子轴承
3：宽度系列：3系列
0：直径系列：0系列
12：内径：60 mm
-9：装配号
TK：T：TIMKEN轴承，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：材料代码
3：
圆锥滚子轴承
3：
宽度系列：3系列
0：
直径系列：0系列
12：
内径：60 mm
-9：
装配号
TK：
T：TIMKEN轴承，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：
材料代码
| 技术规格 | |
| 系列 | 33012M |
| 锥体零件号 | X33012M |
| 外圈零件号 | Y33012M |
| 设计单元 | 公制 |
| 轴承净重 |
0.70 Kg 1.5 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 33012 |
| 尺寸规格 | |
| d - 内径 |
60 mm 2.3622 in |
| D - 外圈外径 |
95 mm 3.7402 in |
| B - 锥体宽度 |
27.000 mm 1.0630 in |
| C - 外圈宽度 |
21.000 mm 0.8268 in |
| T - 轴承宽度 |
27.000 mm 1.0630 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
66 mm 2.6 in |
| db - 锥体背面背衬直径 |
69 mm 2.72 in |
| Da - 外圈正面背衬直径 |
91.90 mm 3.62 in |
| Db - 外圈背面背衬直径 |
86.11 mm 3.39 in |
| Ab - 保持架锥体正面游隙 |
2.5 mm 0.1 in |
| Aa - 保持架锥体背面游隙 |
1.8 mm 0.07 in |
| a - 有效中心位置ˡ³ˡ |
-7.1 mm -0.28 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
31500 N 7090 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
122000 N 27400 lbf |
| C₀ - 静态径向载荷额定值 |
150000 N 33600 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
17700 N 3980 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.78 |
| e - ISO标准系数ˡ⁸ˡ | 0.33 |
| Y - ISO标准系数ˡ⁹ˡ | 1.83 |
| G₁ - 发热系数（滚子滚道） | 63 |
| G₂ - 发热系数（挡边-滚子端） | 31.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0964 |
