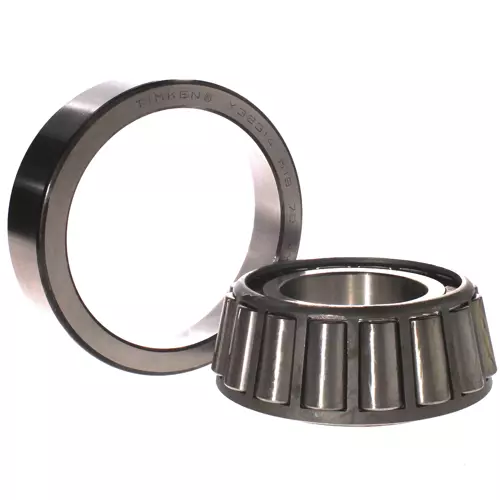

TIMKEN 32314-9X026轴承尺寸、参数、图纸、互换、价格
3
2
3
1
4
-
9
X
0
2
6
3：圆锥滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
14：内径：70 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
26：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
14：
内径：70 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
26：
材料代码
| 技术规格 | |
| 系列 | 32314 |
| 锥体零件号 | X32314M |
| 外圈零件号 | Y32314M |
| 设计单元 | 公制 |
| 轴承净重 |
4.39 Kg 9.69 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32314 |
| 尺寸规格 | |
| d - 内径 |
70 mm 2.7559 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
51 mm 2.0079 in |
| C - 外圈宽度 |
42 mm 1.6535 in |
| T - 轴承宽度 |
54 mm 2.126 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.0 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.5 mm 0.1 in |
| da - 锥体正面背衬直径 |
86 mm 3.39 in |
| db - 锥体背面背衬直径 |
94 mm 3.7 in |
| Da - 外圈正面背衬直径 |
140 mm 5.51 in |
| Db - 外圈背面背衬直径 |
133 mm 5.24 in |
| Ab - 保持架锥体正面游隙 |
5.3 mm 0.21 in |
| Aa - 保持架锥体背面游隙 |
3.6 mm 0.14 in |
| a - 有效中心位置ˡ³ˡ |
-16.8 mm -0.66 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
112000 N 25300 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
434000 N 97500 lbf |
| C₀ - 静态径向载荷额定值 |
448000 N 101000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
66400 N 14900 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.69 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.74 |
| G₁ - 发热系数（滚子滚道） | 141.9 |
| G₂ - 发热系数（挡边-滚子端） | 33.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0828 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 32314轴承 | ￥310.88元 | - | 66 |
| TIMKEN 32314M-90KM1轴承 | ￥325.96元 | - | 55 |
| TIMKEN 32314-90KM1轴承 | ￥344.52元 | - | 213 |
| TIMKEN 32314-90KA4轴承 | ￥428.04元 | - | 50 |
