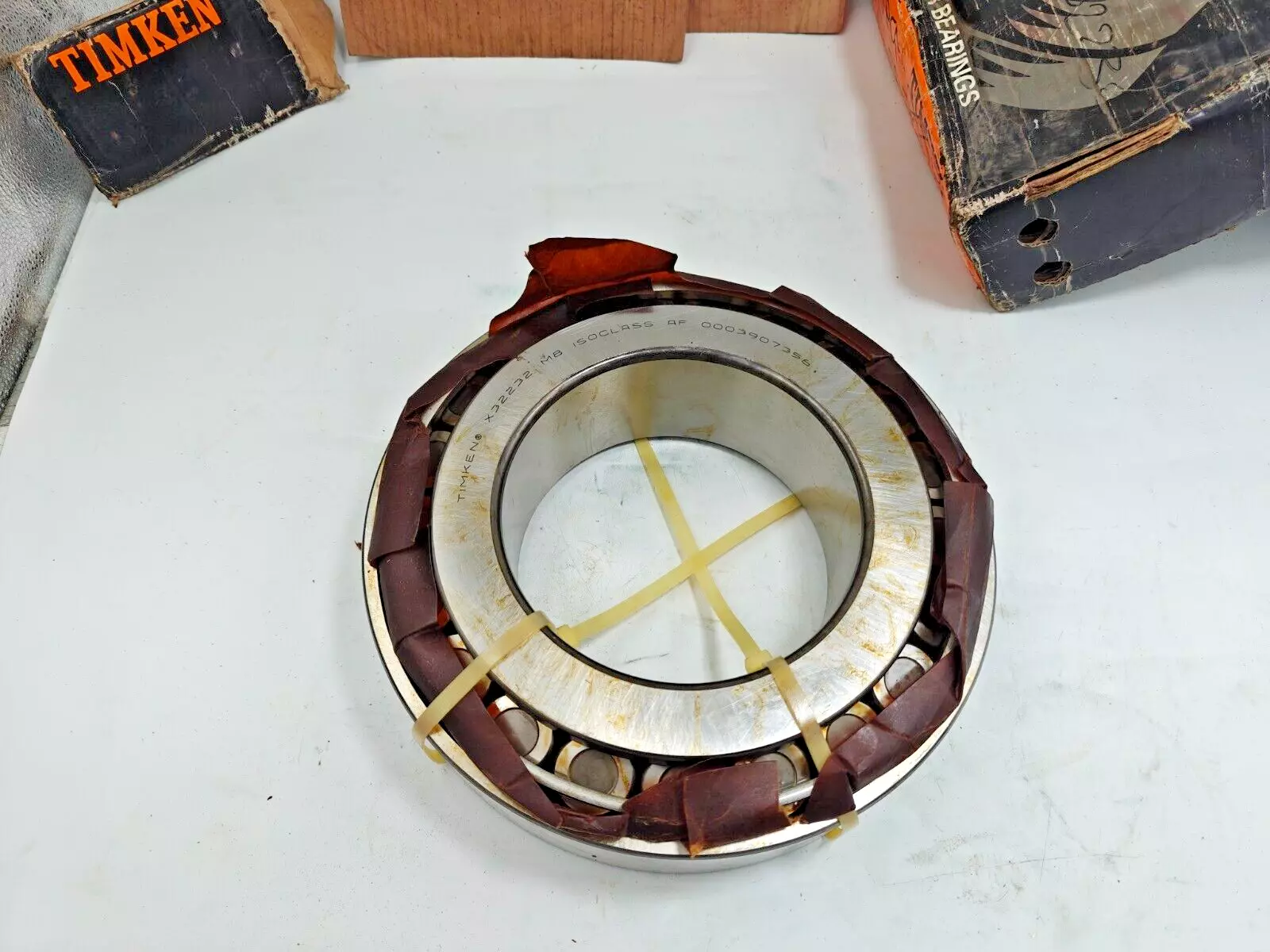

TIMKEN 32232-90KA1轴承尺寸、参数、图纸、互换、价格
3
2
2
3
2
-
9
0
K
A
1
3：圆锥滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
32：内径：160 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
32：
内径：160 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：
材料代码
| 技术规格 | |
| 系列 | 32232 |
| 锥体零件号 | X32232 |
| 外圈零件号 | Y32232 |
| 设计单元 | 公制 |
| 轴承净重 |
23.4 Kg 51.6 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32232 |
| 尺寸规格 | |
| d - 内径 |
160 mm 6.2992 in |
| D - 外圈外径 |
290 mm 11.4173 in |
| B - 锥体宽度 |
80 mm 3.1496 in |
| C - 外圈宽度 |
67.000 mm 2.6378 in |
| T - 轴承宽度 |
84.000 mm 3.3071 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
4.06 mm 0.16 in |
| r - 外圈背面倒角半径ˡ²ˡ |
3.05 mm 0.12 in |
| da - 锥体正面背衬直径 |
185 mm 7.28 in |
| db - 锥体背面背衬直径 |
197 mm 7.76 in |
| Da - 外圈正面背衬直径 |
274.80 mm 10.82 in |
| Db - 外圈背面背衬直径 |
261.11 mm 10.28 in |
| Ab - 保持架锥体正面游隙 |
6.6 mm 0.26 in |
| Aa - 保持架锥体背面游隙 |
8.4 mm 0.33 in |
| a - 有效中心位置ˡ³ˡ |
-12.7 mm -0.5 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
264000 N 59400 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
1020000 N 229000 lbf |
| C₀ - 静态径向载荷额定值 |
1630000 N 366000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
197000 N 44200 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.34 |
| e - ISO标准系数ˡ⁸ˡ | 0.44 |
| Y - ISO标准系数ˡ⁹ˡ | 1.38 |
| G₁ - 发热系数（滚子滚道） | 766.7 |
| G₂ - 发热系数（挡边-滚子端） | 69.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.131 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 32232轴承，货期1-3周 | ￥9397.16元 | - | 3 |
