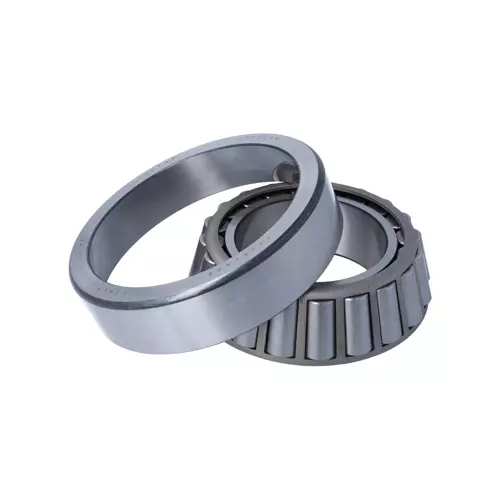

TIMKEN 32224-90KB2轴承尺寸、参数、图纸、互换、价格
3
2
2
2
4
-
9
0
K
B
2
3：圆锥滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
24：内径：120 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B2：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
24：
内径：120 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B2：
材料代码
| 技术规格 | |
| 系列 | 32224M |
| 锥体零件号 | X32224M |
| 外圈零件号 | Y32224M |
| 设计单元 | 公制 |
| 轴承净重 |
9.3 Kg 20.40 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32224 |
| 尺寸规格 | |
| d - 内径 |
120 mm 4.7244 in |
| D - 外圈外径 |
215 mm 8.4646 in |
| B - 锥体宽度 |
58.000 mm 2.2835 in |
| C - 外圈宽度 |
50.000 mm 1.9685 in |
| T - 轴承宽度 |
61.500 mm 2.4213 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
135 mm 5.31 in |
| db - 锥体背面背衬直径 |
147 mm 5.79 in |
| Da - 外圈正面背衬直径 |
204.98 mm 8.07 in |
| Db - 外圈背面背衬直径 |
191.01 mm 7.52 in |
| Ab - 保持架锥体正面游隙 |
5.6 mm 0.22 in |
| Aa - 保持架锥体背面游隙 |
5.3 mm 0.21 in |
| a - 有效中心位置ˡ³ˡ |
-10.2 mm -0.4 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
152000 N 34100 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
586000 N 132000 lbf |
| C₀ - 静态径向载荷额定值 |
831000 N 187000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
113000 N 25400 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.34 |
| e - ISO标准系数ˡ⁸ˡ | 0.44 |
| Y - ISO标准系数ˡ⁹ˡ | 1.38 |
| G₁ - 发热系数（滚子滚道） | 352 |
| G₂ - 发热系数（挡边-滚子端） | 68.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.121 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 32224M轴承 | ￥1166.96元 | - | 2 |
| TIMKEN 32224DF-90KB1轴承 | ￥4263元 | - | 1 |
| TIMKEN 32224轴承，货期1-3周 | ￥4260.68元 | - | 6 |
