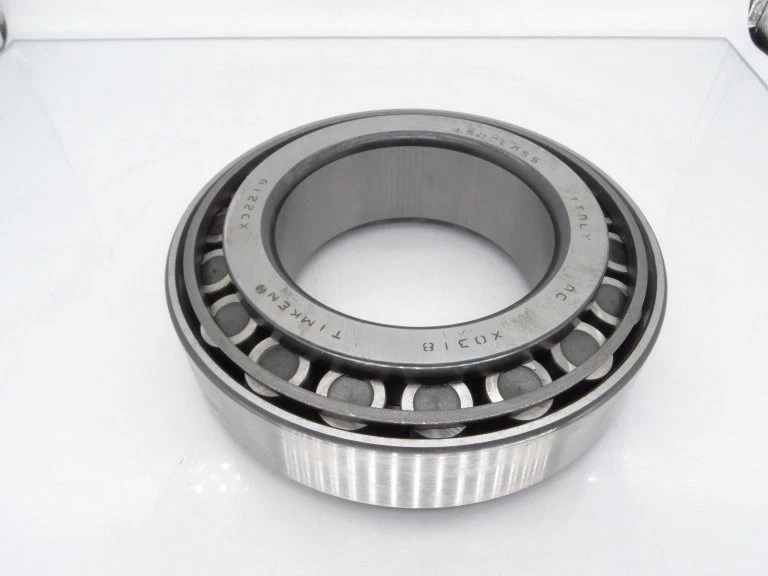

TIMKEN 32219-9X208轴承尺寸、参数、图纸、互换、价格
3
2
2
1
9
-
9
X
2
0
8
3：圆锥滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
19：内径：95 mm
-9：装配号
X2：X：铁姆肯公司代码，2：ABMA英制公差精度 2级
08：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
19：
内径：95 mm
-9：
装配号
X2：
X：铁姆肯公司代码，2：ABMA英制公差精度 2级
08：
材料代码
| 技术规格 | |
| 系列 | 32219M |
| 锥体零件号 | X32219M |
| 外圈零件号 | Y32219M |
| 设计单元 | 公制 |
| 轴承净重 |
4 Kg 8.9 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32219 |
| 尺寸规格 | |
| d - 内径 |
95 mm 3.7402 in |
| D - 外圈外径 |
170 mm 6.6929 in |
| B - 锥体宽度 |
43 mm 1.6929 in |
| C - 外圈宽度 |
37.000 mm 1.4567 in |
| T - 轴承宽度 |
45.500 mm 1.7913 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
3.05 mm 0.12 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.54 mm 0.1 in |
| da - 锥体正面背衬直径 |
106 mm 4.17 in |
| db - 锥体背面背衬直径 |
111 mm 4.37 in |
| Da - 外圈正面背衬直径 |
161.54 mm 6.36 in |
| Db - 外圈背面背衬直径 |
151.89 mm 5.98 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
4.1 mm 0.16 in |
| a - 有效中心位置ˡ³ˡ |
-6.3 mm -0.25 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
97200 N 21800 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
375000 N 84300 lbf |
| C₀ - 静态径向载荷额定值 |
401000 N 90100 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
69900 N 15700 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.39 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 165.5 |
| G₂ - 发热系数（挡边-滚子端） | 35.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0926 |
