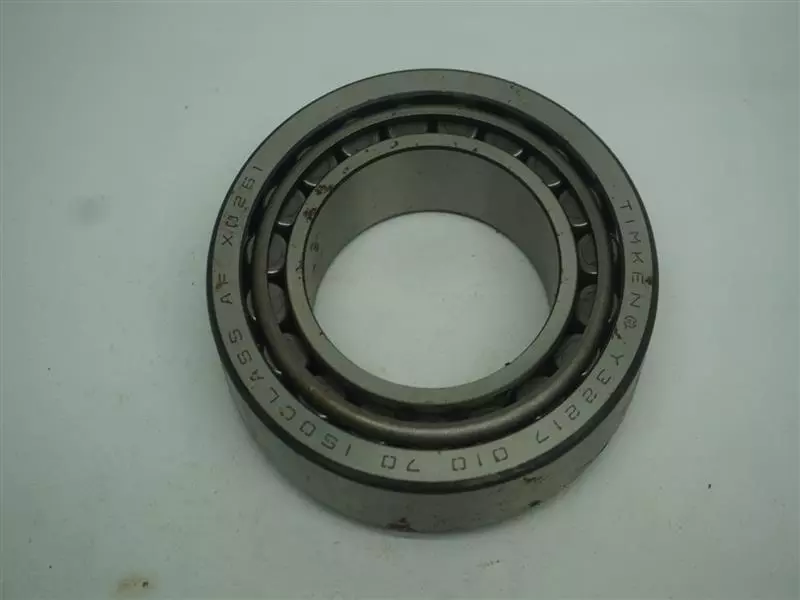

TIMKEN 32217-90KB3轴承尺寸、参数、图纸、互换、价格
3
2
2
1
7
-
9
0
K
B
3
3：圆锥滚子轴承
2：宽度系列：2系列
2：直径系列：2系列
17：内径：85 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B3：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
2：
直径系列：2系列
17：
内径：85 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B3：
材料代码
| 技术规格 | |
| 系列 | 32217M |
| 锥体零件号 | X32217M |
| 外圈零件号 | Y32217M |
| 设计单元 | 公制 |
| 轴承净重 |
2.6 Kg 5.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32217 |
| 尺寸规格 | |
| d - 内径 |
85 mm 3.3465 in |
| D - 外圈外径 |
150 mm 5.9055 in |
| B - 锥体宽度 |
36 mm 1.4173 in |
| C - 外圈宽度 |
30.000 mm 1.1811 in |
| T - 轴承宽度 |
38.500 mm 1.5157 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
94 mm 3.7 in |
| db - 锥体背面背衬直径 |
100 mm 3.94 in |
| Da - 外圈正面背衬直径 |
142.00 mm 5.63 in |
| Db - 外圈背面背衬直径 |
134.11 mm 5.28 in |
| Ab - 保持架锥体正面游隙 |
4.1 mm 0.16 in |
| Aa - 保持架锥体背面游隙 |
3.3 mm 0.13 in |
| a - 有效中心位置ˡ³ˡ |
-4.6 mm -0.18 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
63600 N 14300 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
245000 N 55100 lbf |
| C₀ - 静态径向载荷额定值 |
305000 N 68700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
45700 N 10300 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.39 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 121.4 |
| G₂ - 发热系数（挡边-滚子端） | 32.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0836 |
