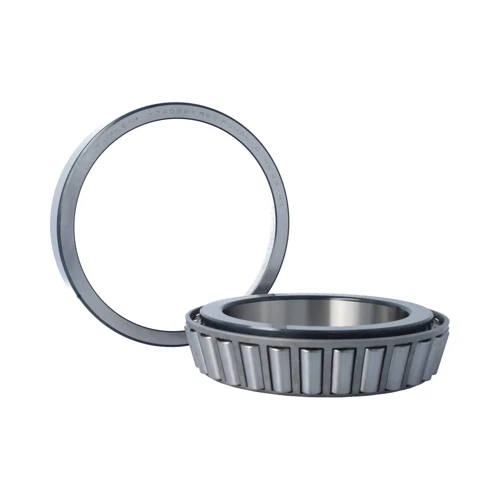

TIMKEN 32028XM-90NM1轴承尺寸、参数、图纸、互换、价格
3
2
0
2
8
X
M
-
9
0
N
M
1
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
28：内径：140 mm
X：边界尺寸变更，符合 ISO标准
M：穿透硬化钢材质
-9：装配号
0N：0：铁姆肯公司代码，N：未知精度等级
M1：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
28：
内径：140 mm
X：
边界尺寸变更，符合 ISO标准
M：
穿透硬化钢材质
-9：
装配号
0N：
0：铁姆肯公司代码，N：未知精度等级
M1：
材料代码
| 技术规格 | |
| 系列 | 32028XM |
| 锥体零件号 | X32028XM |
| 外圈零件号 | Y32028XM |
| 设计单元 | 公制 |
| 轴承净重 |
5.3 Kg 11.60 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32028X |
| 尺寸规格 | |
| d - 内径 |
140 mm 5.5118 in |
| D - 外圈外径 |
210 mm 8.2677 in |
| B - 锥体宽度 |
45 mm 1.7717 in |
| C - 外圈宽度 |
34 mm 1.3386 in |
| T - 轴承宽度 |
45 mm 1.7717 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
151 mm 5.94 in |
| db - 锥体背面背衬直径 |
158 mm 6.22 in |
| Da - 外圈正面背衬直径 |
204.00 mm 8.03 in |
| Db - 外圈背面背衬直径 |
193.04 mm 7.60 in |
| Ab - 保持架锥体正面游隙 |
3 mm 0.12 in |
| Aa - 保持架锥体背面游隙 |
3 mm 0.12 in |
| a - 有效中心位置ˡ³ˡ |
1.4 mm 0.06 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
102000 N 22900 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
393000 N 88400 lbf |
| C₀ - 静态径向载荷额定值 |
644000 N 145000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
80000 N 18000 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.27 |
| e - ISO标准系数ˡ⁸ˡ | 0.46 |
| Y - ISO标准系数ˡ⁹ˡ | 1.31 |
| G₁ - 发热系数（滚子滚道） | 374.2 |
| G₂ - 发热系数（挡边-滚子端） | 108.2 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.125 |
