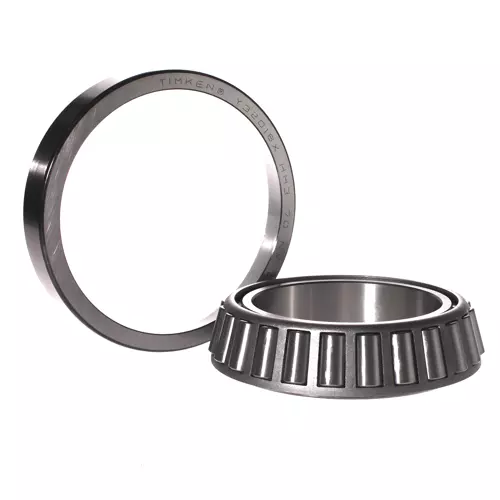

TIMKEN 32018X-9X257轴承尺寸、参数、图纸、互换、价格
3
2
0
1
8
X
-
9
X
2
5
7
3：圆锥滚子轴承
2：宽度系列：2系列
0：直径系列：0系列
18：内径：90 mm
X：边界尺寸变更，符合 ISO标准
-9：装配号
X2：X：铁姆肯公司代码，2：ABMA英制公差精度 2级
57：材料代码
3：
圆锥滚子轴承
2：
宽度系列：2系列
0：
直径系列：0系列
18：
内径：90 mm
X：
边界尺寸变更，符合 ISO标准
-9：
装配号
X2：
X：铁姆肯公司代码，2：ABMA英制公差精度 2级
57：
材料代码
| 技术规格 | |
| 系列 | 32018X |
| 锥体零件号 | X32018X |
| 外圈零件号 | Y32018X |
| 设计单元 | 公制 |
| 轴承净重 |
1.7 Kg 3.7 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 32018X |
| 尺寸规格 | |
| d - 内径 |
90 mm 3.5433 in |
| D - 外圈外径 |
140 mm 5.5118 in |
| B - 锥体宽度 |
32.000 mm 1.2598 in |
| C - 外圈宽度 |
24.000 mm 0.9449 in |
| T - 轴承宽度 |
32.000 mm 1.2598 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
98 mm 3.86 in |
| db - 锥体背面背衬直径 |
102 mm 4.02 in |
| Da - 外圈正面背衬直径 |
134.87 mm 5.31 in |
| Db - 外圈背面背衬直径 |
128.02 mm 5.04 in |
| Ab - 保持架锥体正面游隙 |
3 mm 0.12 in |
| Aa - 保持架锥体背面游隙 |
2.5 mm 0.1 in |
| a - 有效中心位置ˡ³ˡ |
-2 mm -0.08 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
56300 N 12700 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
217000 N 48800 lbf |
| C₀ - 静态径向载荷额定值 |
264000 N 59400 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
40800 N 9170 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.38 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.42 |
| G₁ - 发热系数（滚子滚道） | 127.5 |
| G₂ - 发热系数（挡边-滚子端） | 41.1 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.132 |
