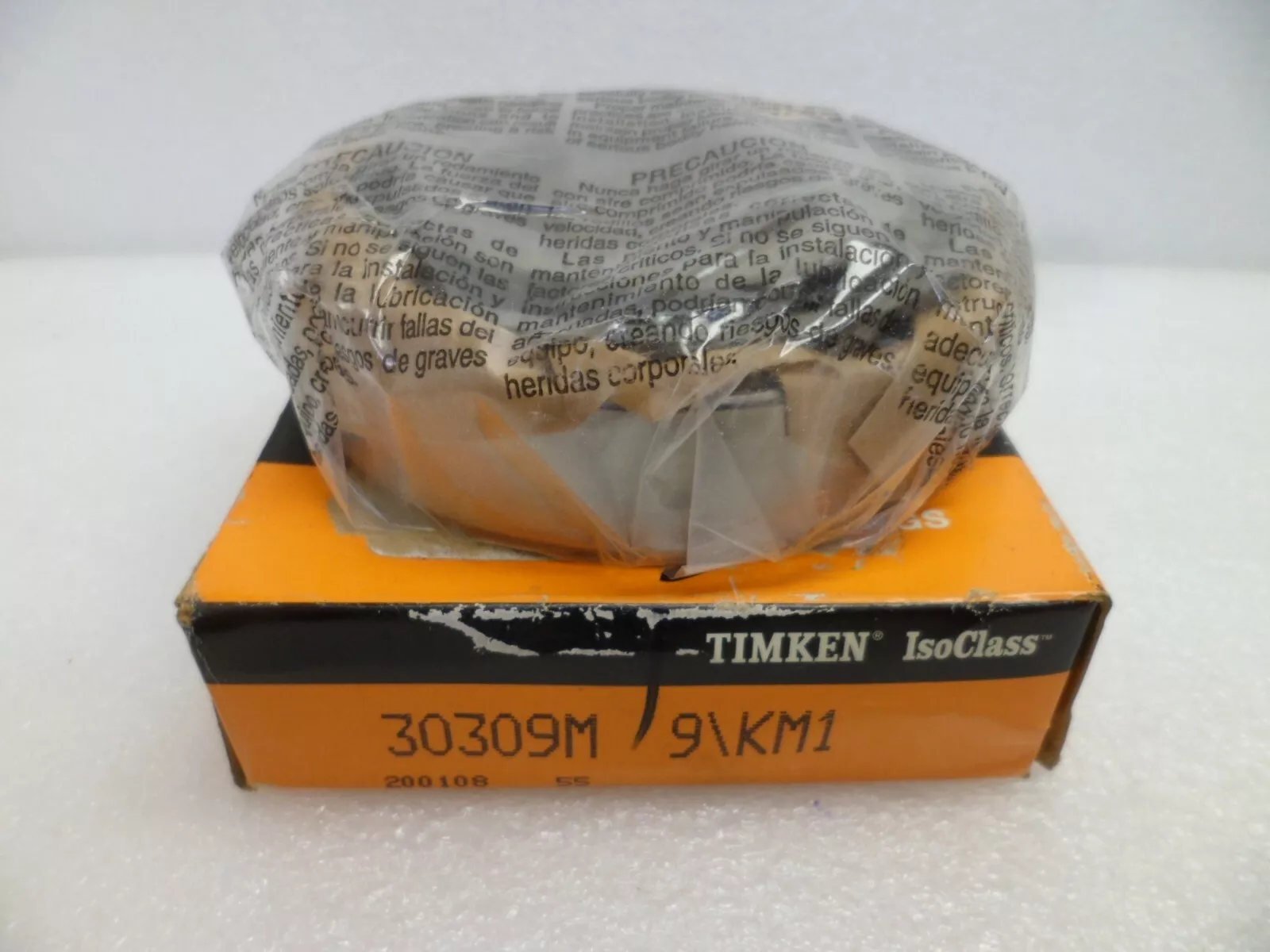

TIMKEN 30309M轴承尺寸、参数、图纸、互换、价格
3
0
3
0
9
M
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
09：内径：45 mm
M：穿透硬化钢材质
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
09：
内径：45 mm
M：
穿透硬化钢材质
| 技术规格 | |
| 系列 | 30309M |
| 锥体零件号 | X30309M |
| 外圈零件号 | Y30309M |
| 设计单元 | 公制 |
| 轴承净重 |
1 Kg 2.2 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30309 |
| 尺寸规格 | |
| d - 内径 |
45 mm 1.7717 in |
| D - 外圈外径 |
100 mm 3.937 in |
| B - 锥体宽度 |
25.000 mm 0.9843 in |
| C - 外圈宽度 |
22.000 mm 0.8661 in |
| T - 轴承宽度 |
27.250 mm 1.0728 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.030 mm 0.08 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
56 mm 2.2 in |
| db - 锥体背面背衬直径 |
59 mm 2.32 in |
| Da - 外圈正面背衬直径 |
93.00 mm 3.68 in |
| Db - 外圈背面背衬直径 |
88.90 mm 3.50 in |
| Ab - 保持架锥体正面游隙 |
4.3 mm 0.17 in |
| Aa - 保持架锥体背面游隙 |
0.3 mm 0.01 in |
| a - 有效中心位置ˡ³ˡ |
-6.1 mm -0.24 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
33500 N 7530 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
129000 N 29000 lbf |
| C₀ - 静态径向载荷额定值 |
139000 N 31300 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
19800 N 4450 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.69 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.74 |
| G₁ - 发热系数（滚子滚道） | 41.9 |
| G₂ - 发热系数（挡边-滚子端） | 18.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0851 |
