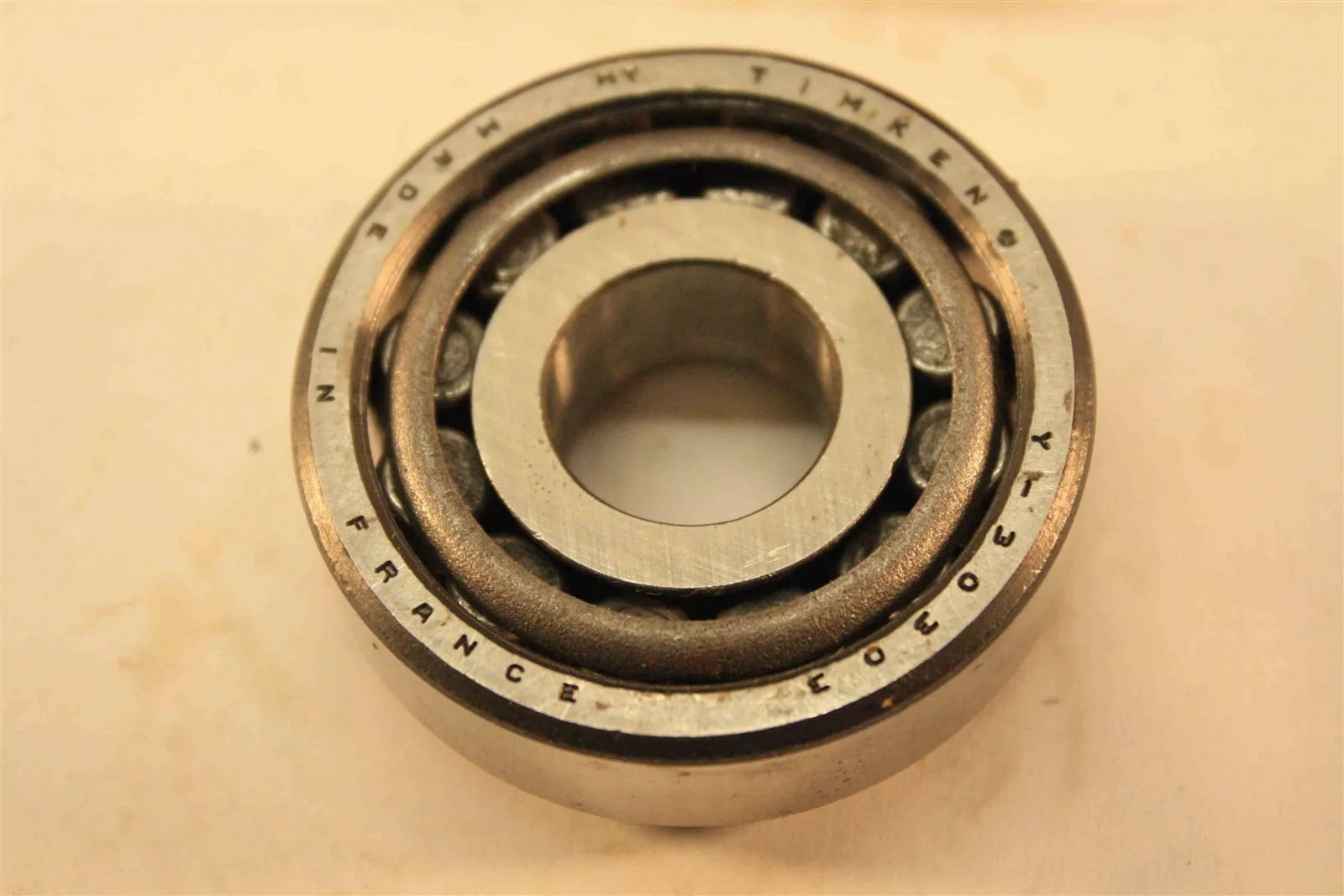

TIMKEN 30303轴承尺寸、参数、图纸、互换、价格
3
0
3
0
3
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
03：内径：17 mm
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
03：
内径：17 mm
| 技术规格 | |
| 系列 | 30303 |
| 锥体零件号 | X30303 |
| 外圈零件号 | Y30303 |
| 设计单元 | 公制 |
| 轴承净重 |
0.1 Kg 0.3 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30303 |
| 尺寸规格 | |
| d - 内径 |
17 mm 0.6693 in |
| D - 外圈外径 |
47 mm 1.8504 in |
| B - 锥体宽度 |
14.000 mm 0.5512 in |
| C - 外圈宽度 |
12.000 mm 0.4724 in |
| T - 轴承宽度 |
15.250 mm 0.6004 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.020 mm 0.040 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.02 mm 0.04 in |
| da - 锥体正面背衬直径 |
21.5 mm 0.85 in |
| db - 锥体背面背衬直径 |
22.5 mm 0.89 in |
| Da - 外圈正面背衬直径 |
43.43 mm 1.71 in |
| Db - 外圈背面背衬直径 |
41.40 mm 1.63 in |
| Ab - 保持架锥体正面游隙 |
2.8 mm 0.11 in |
| Aa - 保持架锥体背面游隙 |
-0.8 mm -0.03 in |
| a - 有效中心位置ˡ³ˡ |
-4.8 mm -0.19 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
8480 N 1910 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
32700 N 7360 lbf |
| C₀ - 静态径向载荷额定值 |
28400 N 6390 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
4140 N 931 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2.05 |
| e - ISO标准系数ˡ⁸ˡ | 0.29 |
| Y - ISO标准系数ˡ⁹ˡ | 2.11 |
| G₁ - 发热系数（滚子滚道） | 5.8 |
| G₂ - 发热系数（挡边-滚子端） | 5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0412 |
