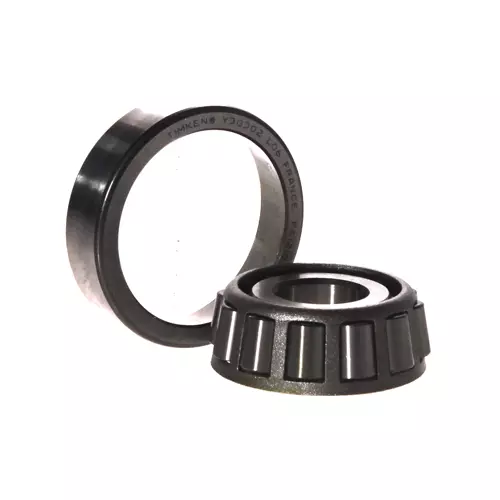

TIMKEN 30302-90KA1轴承尺寸、参数、图纸、互换、价格
3
0
3
0
2
-
9
0
K
A
1
3：圆锥滚子轴承
0：宽度系列：0系列
3：直径系列：3系列
02：内径：15 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
3：
直径系列：3系列
02：
内径：15 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
A1：
材料代码
| 技术规格 | |
| 系列 | 30302 |
| 锥体零件号 | X30302 |
| 外圈零件号 | Y30302 |
| 设计单元 | 公制 |
| 轴承净重 |
0.1 Kg 0.2 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30302 |
| 尺寸规格 | |
| d - 内径 |
15 mm 0.5906 in |
| D - 外圈外径 |
42 mm 1.6535 in |
| B - 锥体宽度 |
13.000 mm 0.5118 in |
| C - 外圈宽度 |
11.000 mm 0.4331 in |
| T - 轴承宽度 |
14.2500 mm 0.5610 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.020 mm 0.040 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.02 mm 0.04 in |
| da - 锥体正面背衬直径 |
19 mm 0.75 in |
| db - 锥体背面背衬直径 |
20.5 mm 0.81 in |
| Da - 外圈正面背衬直径 |
39.12 mm 1.54 in |
| Db - 外圈背面背衬直径 |
36.58 mm 1.44 in |
| Ab - 保持架锥体正面游隙 |
2.8 mm 0.11 in |
| Aa - 保持架锥体背面游隙 |
-0.8 mm -0.03 in |
| a - 有效中心位置ˡ³ˡ |
-4.6 mm -0.18 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
6750 N 1520 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
26000 N 5850 lbf |
| C₀ - 静态径向载荷额定值 |
22200 N 4980 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3290 N 740 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 2.05 |
| e - ISO标准系数ˡ⁸ˡ | 0.29 |
| Y - ISO标准系数ˡ⁹ˡ | 2.11 |
| G₁ - 发热系数（滚子滚道） | 4.3 |
| G₂ - 发热系数（挡边-滚子端） | 4.6 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0375 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 30302轴承，货期1-3周 | ￥90.48元 | - | 632 |
