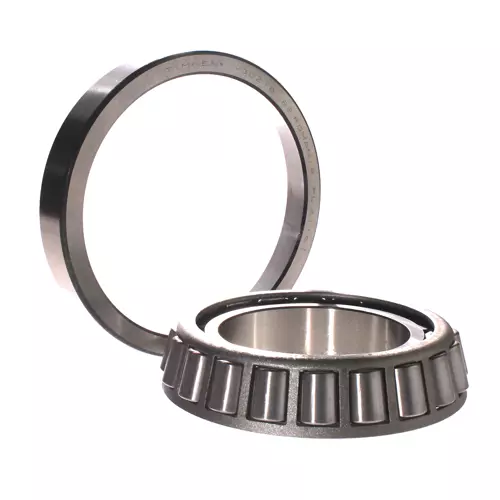

TIMKEN 30218-90KB2轴承尺寸、参数、图纸、互换、价格
3
0
2
1
8
-
9
0
K
B
2
3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
18：内径：90 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B2：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
18：
内径：90 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B2：
材料代码
| 技术规格 | |
| 系列 | 30218M |
| 锥体零件号 | X30218M |
| 外圈零件号 | Y30218M |
| 设计单元 | 公制 |
| 轴承净重 |
2.6 Kg 5.8 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30218 |
| 尺寸规格 | |
| d - 内径 |
90 mm 3.5433 in |
| D - 外圈外径 |
160 mm 6.2992 in |
| B - 锥体宽度 |
30.000 mm 1.1811 in |
| C - 外圈宽度 |
26.000 mm 1.0236 in |
| T - 轴承宽度 |
32.500 mm 1.2795 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
102 mm 4.02 in |
| db - 锥体背面背衬直径 |
106 mm 4.17 in |
| Da - 外圈正面背衬直径 |
151.90 mm 6.00 in |
| Db - 外圈背面背衬直径 |
146.05 mm 5.75 in |
| Ab - 保持架锥体正面游隙 |
5.6 mm 0.22 in |
| Aa - 保持架锥体背面游隙 |
0.3 mm 0.01 in |
| a - 有效中心位置ˡ³ˡ |
-0.5 mm -0.02 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
62300 N 14000 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
240000 N 54100 lbf |
| C₀ - 静态径向载荷额定值 |
295000 N 66200 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
44800 N 10100 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.39 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 125.9 |
| G₂ - 发热系数（挡边-滚子端） | 47.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0844 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 30218轴承 | ￥250.56元 | - | 100 |
| TIMKEN 30218M-90KM1轴承 | ￥319元 | - | 23 |
| TIMKEN 30218M轴承 | ￥322.48元 | - | 6 |
