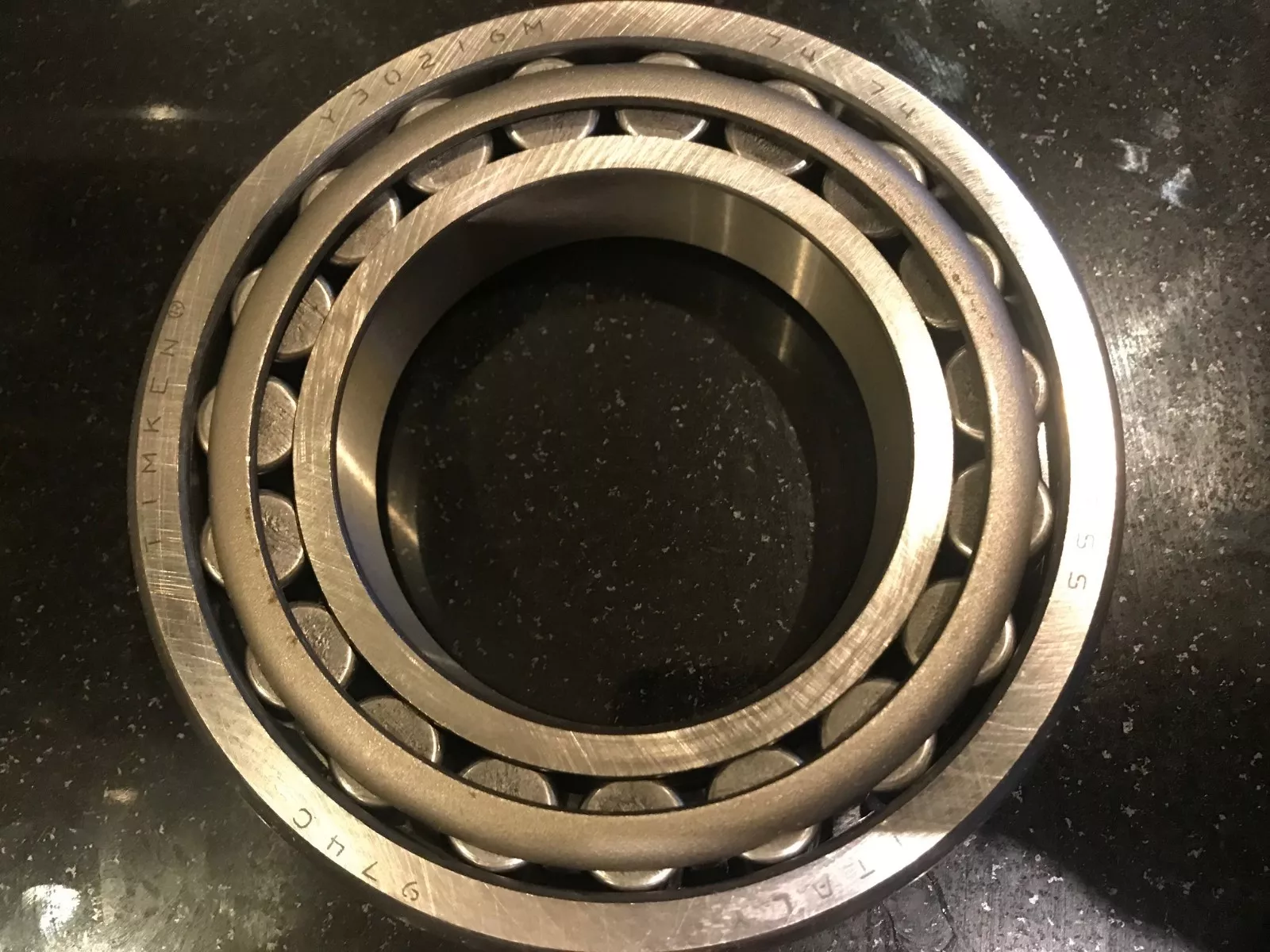

TIMKEN 30216-90KB1轴承尺寸、参数、图纸、互换、价格
3
0
2
1
6
-
9
0
K
B
1
3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
16：内径：80 mm
-9：装配号
0K：0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B1：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
16：
内径：80 mm
-9：
装配号
0K：
0：铁姆肯公司代码，K：ABMA公差精度 K级，即ISO 0级，普通精度
B1：
材料代码
| 技术规格 | |
| 系列 | 30216M |
| 锥体零件号 | X30216M |
| 外圈零件号 | Y30216M |
| 设计单元 | 公制 |
| 轴承净重 |
1.6 Kg 3.6 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30216 |
| 尺寸规格 | |
| d - 内径 |
80 mm 3.1496 in |
| D - 外圈外径 |
140 mm 5.5118 in |
| B - 锥体宽度 |
26.000 mm 1.0236 in |
| C - 外圈宽度 |
22.000 mm 0.8661 in |
| T - 轴承宽度 |
28.250 mm 1.1122 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
2.54 mm 0.1 in |
| r - 外圈背面倒角半径ˡ²ˡ |
2.03 mm 0.08 in |
| da - 锥体正面背衬直径 |
90 mm 3.54 in |
| db - 锥体背面背衬直径 |
94 mm 3.7 in |
| Da - 外圈正面背衬直径 |
133.35 mm 5.25 in |
| Db - 外圈背面背衬直径 |
127.00 mm 5.00 in |
| Ab - 保持架锥体正面游隙 |
4.3 mm 0.17 in |
| Aa - 保持架锥体背面游隙 |
1.8 mm 0.07 in |
| a - 有效中心位置ˡ³ˡ |
0 mm 0 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
42400 N 9530 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
164000 N 36800 lbf |
| C₀ - 静态径向载荷额定值 |
187000 N 42000 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
30500 N 6860 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.39 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 83.8 |
| G₂ - 发热系数（挡边-滚子端） | 25.4 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0736 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 30216 M轴承 | ￥141.52元 | - | 23 |
| TIMKEN 30216-90KM1轴承 | ￥172.84元 | - | 42 |
| TIMKEN 30216轴承 | ￥182.12元 | - | 7 |
