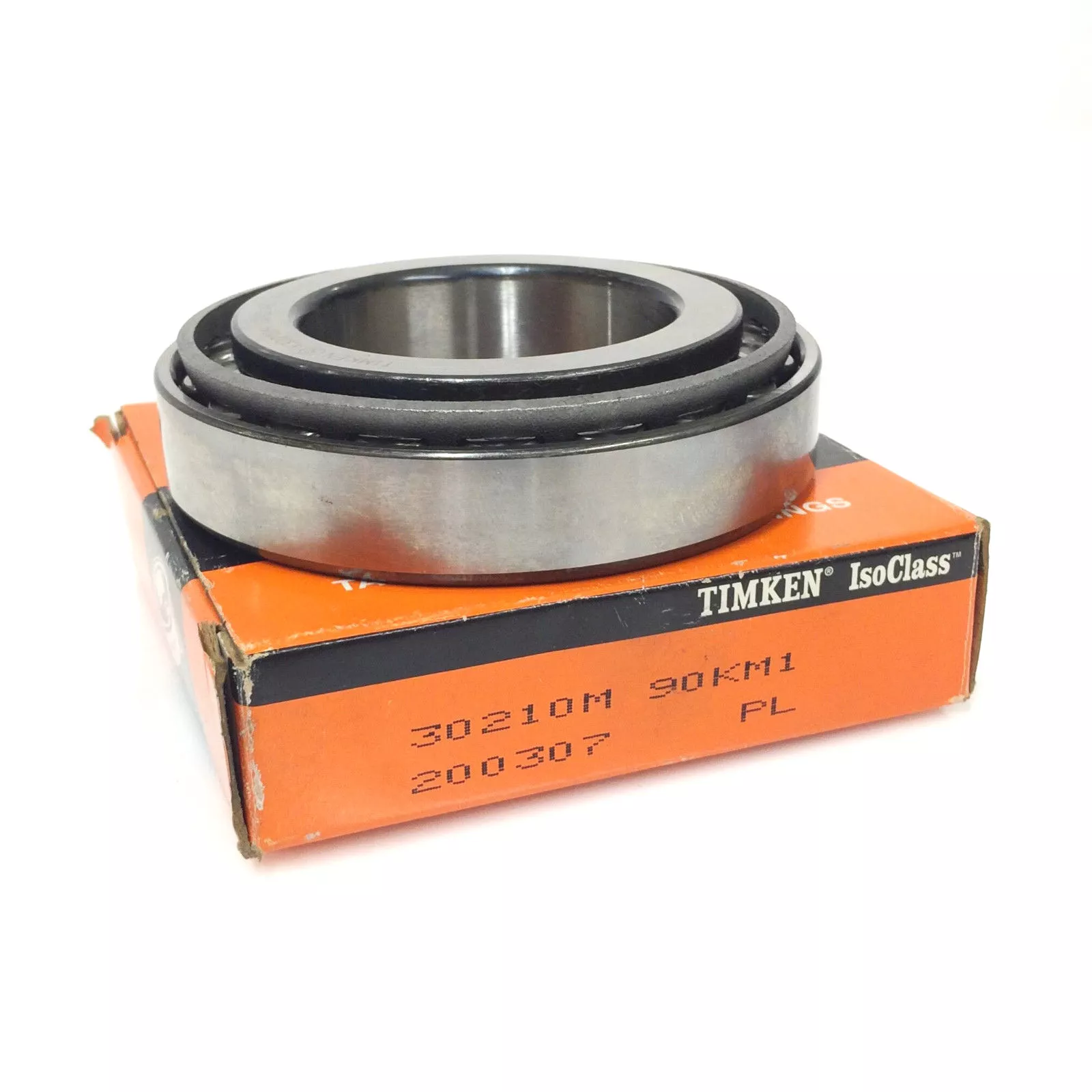

TIMKEN 30210B轴承尺寸、参数、图纸、互换、价格
3
0
2
1
0
B
3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
10：内径：50 mm
B：外圈带法兰
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
10：
内径：50 mm
B：
外圈带法兰
| 技术规格 | |
| 系列 | 30210 |
| 锥体零件号 | X30210 |
| 外圈零件号 | Y30210 |
| 设计单元 | 公制 |
| 轴承净重 |
0.5 Kg 1.2 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30210 |
| 尺寸规格 | |
| d - 内径 |
50 mm 1.9685 in |
| D - 外圈外径 |
90 mm 3.5433 in |
| B - 锥体宽度 |
20.000 mm 0.7874 in |
| C - 外圈宽度 |
17.000 mm 0.6693 in |
| T - 轴承宽度 |
21.750 mm 0.8563 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.520 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.52 mm 0.06 in |
| da - 锥体正面背衬直径 |
56 mm 2.2 in |
| db - 锥体背面背衬直径 |
59 mm 2.32 in |
| Da - 外圈正面背衬直径 |
85.10 mm 3.39 in |
| Db - 外圈背面背衬直径 |
81.03 mm 3.19 in |
| Ab - 保持架锥体正面游隙 |
3.8 mm 0.15 in |
| Aa - 保持架锥体背面游隙 |
0.8 mm 0.03 in |
| a - 有效中心位置ˡ³ˡ |
-2 mm -0.08 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
20600 N 4630 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
79500 N 17900 lbf |
| C₀ - 静态径向载荷额定值 |
87400 N 19700 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
14800 N 3330 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.39 |
| e - ISO标准系数ˡ⁸ˡ | 0.42 |
| Y - ISO标准系数ˡ⁹ˡ | 1.43 |
| G₁ - 发热系数（滚子滚道） | 30.3 |
| G₂ - 发热系数（挡边-滚子端） | 15.9 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0814 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 30210轴承 | ￥54.52元 | - | 151 |
| TIMKEN 30210M-90KM1轴承 | ￥64.96元 | - | 8278 |
| TIMKEN 30210 M轴承 | ￥73.08元 | - | 727 |
| TIMKEN 30210-90KA1轴承 | ￥81.2元 | - | 59 |
