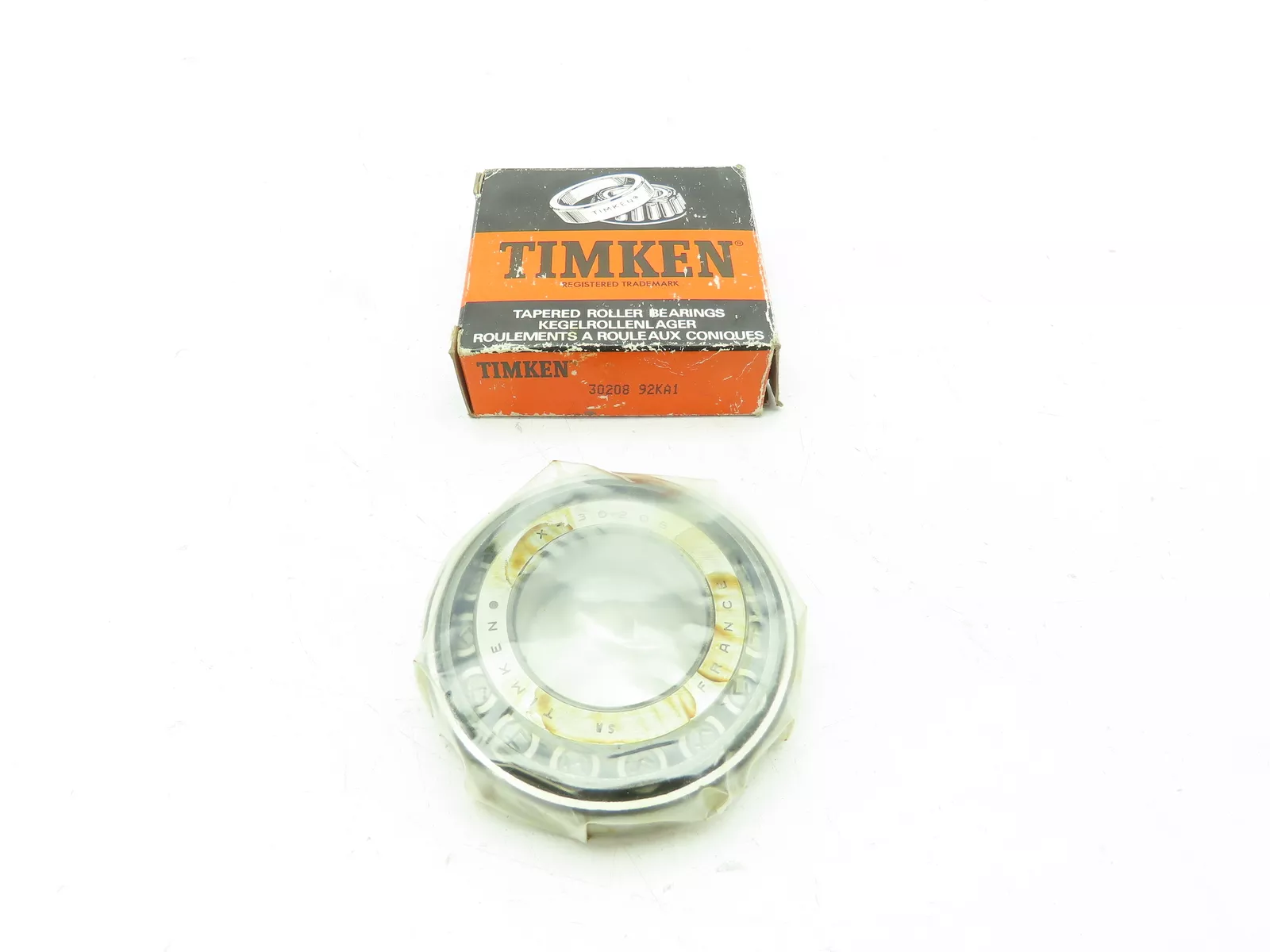

TIMKEN 30208-9X048轴承尺寸、参数、图纸、互换、价格
3
0
2
0
8
-
9
X
0
4
8
3：圆锥滚子轴承
0：宽度系列：0系列
2：直径系列：2系列
08：内径：40 mm
-9：装配号
X0：X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
48：材料代码
3：
圆锥滚子轴承
0：
宽度系列：0系列
2：
直径系列：2系列
08：
内径：40 mm
-9：
装配号
X0：
X：铁姆肯公司代码，0：ABMA英制公差精度 0级，即ISO 4级
48：
材料代码
| 技术规格 | |
| 系列 | 30208 |
| 锥体零件号 | X30208M |
| 外圈零件号 | Y30208M |
| 设计单元 | 公制 |
| 轴承净重 |
0.43 Kg 0.94 lb |
| 保持架材质 | 冲压钢 |
| 完整的Timken零件号 | 30208 |
| 尺寸规格 | |
| d - 内径 |
40 mm 1.5748 in |
| D - 外圈外径 |
80 mm 3.1496 in |
| B - 锥体宽度 |
18 mm 0.7087 in |
| C - 外圈宽度 |
16 mm 0.6299 in |
| T - 轴承宽度 |
19.75 mm 0.7776 in |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
1.5 mm 0.06 in |
| r - 外圈背面倒角半径ˡ²ˡ |
1.5 mm 0.06 in |
| da - 锥体正面背衬直径 |
47.5 mm 1.87 in |
| db - 锥体背面背衬直径 |
49.5 mm 1.95 in |
| Da - 外圈正面背衬直径 |
75 mm 2.95 in |
| Db - 外圈背面背衬直径 |
71 mm 2.8 in |
| Ab - 保持架锥体正面游隙 |
3.6 mm 0.14 in |
| Aa - 保持架锥体背面游隙 |
0 mm 0 in |
| a - 有效中心位置ˡ³ˡ |
-3 mm -0.12 in |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
18400 N 4130 lbf |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
70900 N 15900 lbf |
| C₀ - 静态径向载荷额定值 |
74700 N 16800 lbf |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
11800 N 2650 lbf |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.56 |
| e - ISO标准系数ˡ⁸ˡ | 0.37 |
| Y - ISO标准系数ˡ⁹ˡ | 1.6 |
| G₁ - 发热系数（滚子滚道） | 22.5 |
| G₂ - 发热系数（挡边-滚子端） | 14.3 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0712 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 30208 M-90KM1轴承 | ￥37.12元 | - | 140 |
| TIMKEN 30208轴承 | ￥40.6元 | - | 50 |
| TIMKEN 30208M-90KM1轴承 | ￥46.4元 | - | 611 |
| TIMKEN 30208 M轴承 | ￥48.72元 | - | 322 |
