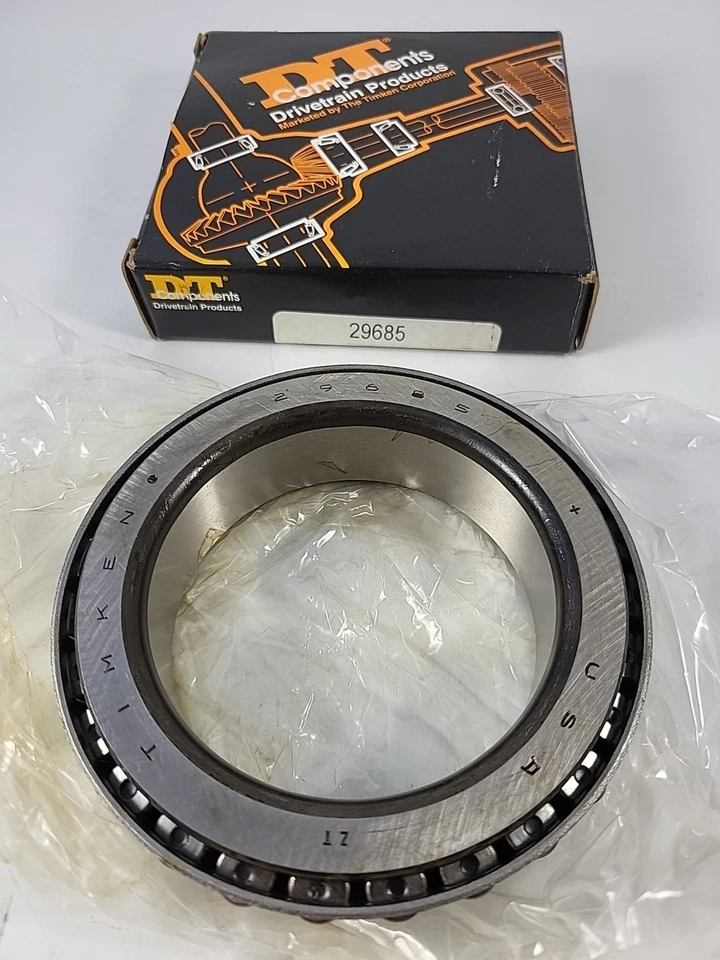

TIMKEN 29685-9B112轴承尺寸、参数、图纸、互换、价格
2
9
6
8
5
-
9
B
1
1
2
2：24º < 锥角 < 25º30'
96：内径范围：1-2 in
85：部件代号，85表示内圈，内圈基本代号：29685
-9：装配号
B1：B：TIMKEN代码，1：精度等级代号
12：材料代码，代号：12
2：
24º < 锥角 < 25º30'
96：
内径范围：1-2 in
85：
部件代号，85表示内圈，内圈基本代号：29685
-9：
装配号
B1：
B：TIMKEN代码，1：精度等级代号
12：
材料代码，代号：12
| 技术规格 | |
| 系列 | 29600 |
| 锥体零件号 | 29685 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
43300 lbf 192000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
11200 lbf 49900 N |
| 尺寸规格 | |
| d - 锥体孔径 |
2 7/8 in 73.025 mm |
| B - 锥体宽度 |
1.0000 in 25.400 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.6 mm |
| da - 锥体正面背衬直径 |
3.15 in 80 mm |
| db - 锥体背面背衬直径 |
3.39 in 86 mm |
| Ab - 保持架锥体正面游隙 |
0.08 in 2 mm |
| Aa - 保持架锥体背面游隙 |
0.08 in 2 mm |
| a - 有效中心位置ˡ⁴ˡ |
0.04 in 1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
6440 lbf 28600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
24800 lbf 111000 N |
| C₀ - 静态径向载荷额定值 |
37200 lbf 166000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
5370 lbf 23900 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.2 |
| G₁ - 发热系数（滚子滚道） | 77.7 |
| G₂ - 发热系数（挡边-滚子端） | 43.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.117 |
