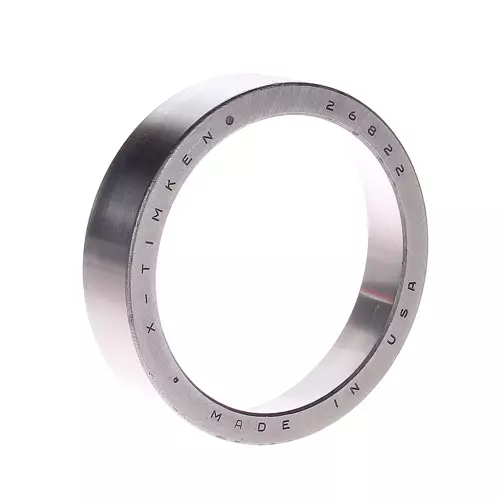

TIMKEN 26822-20024轴承尺寸、参数、图纸、互换、价格
2
6
8
2
2
-
2
0
0
2
4
2：24º < 锥角 < 25º30'
68：内径范围：1-2 in
22：部件代号，22表示内圈，内圈基本代号：26822
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
2：
24º < 锥角 < 25º30'
68：
内径范围：1-2 in
22：
部件代号，22表示内圈，内圈基本代号：26822
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 26800 |
| 外圈零件号 | 26822 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
3.1250 in 79.375 mm |
| C - 外圈宽度 |
0.75 in 19.05 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.03 in 0.76 mm |
| Da - 外圈正面背衬直径 |
2.94 in 74.68 mm |
| Db - 外圈背面背衬直径 |
2.8 in 71.12 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.32 |
| Y - ISO标准系数ˡ³ˡ | 1.88 |
| Cg - 几何因子ˡ⁴ˡ | 0.077 |
