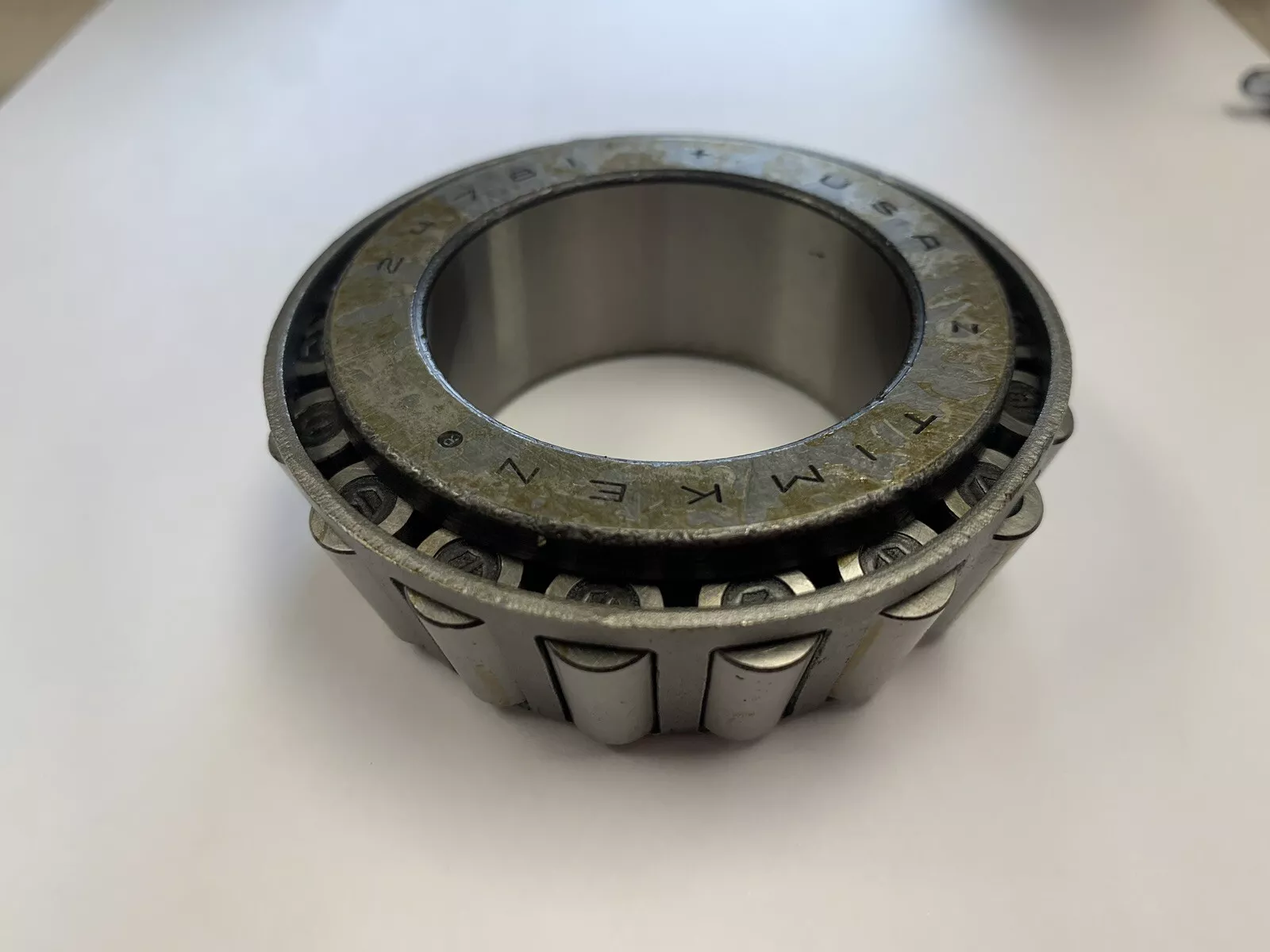

TIMKEN 24781-99401轴承尺寸、参数、图纸、互换、价格
2
4
7
8
1
-
9
9
4
0
1
2：24º < 锥角 < 25º30'
47：内径范围：1-2 in
81：部件代号，81表示内圈，内圈基本代号：24781
-9：装配号
94：9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：材料代码，代号：01
2：
24º < 锥角 < 25º30'
47：
内径范围：1-2 in
81：
部件代号，81表示内圈，内圈基本代号：24781
-9：
装配号
94：
9：TIMKEN公司代码，4：ABMA英制公差精度4级，即ISO 0级（普通精度）
01：
材料代码，代号：01
| 技术规格 | |
| 系列 | 24700 |
| 锥体零件号 | 24781 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
29600 lbf 132000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
7670 lbf 34100 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 5/8 in 41.275 mm |
| B - 锥体宽度 |
0.9063 in 23.020 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.85 in 47 mm |
| db - 锥体背面背衬直径 |
1.89 in 48 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.19 in -4.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
4400 lbf 19600 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
17000 lbf 75500 N |
| C₀ - 静态径向载荷额定值 |
20100 lbf 89200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2960 lbf 13200 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.49 |
| G₁ - 发热系数（滚子滚道） | 26.4 |
| G₂ - 发热系数（挡边-滚子端） | 16.5 |
| Cg - 几何因子ˡ⁹ˡ | 0.0767 |
