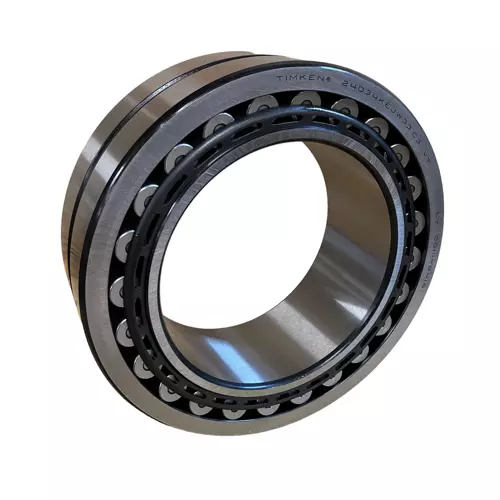

TIMKEN 24034EJW901C4轴承尺寸、参数、图纸、互换、价格
2
4
0
3
4
E
J
W
9
0
1
C
4
2：调心滚子轴承
4：宽度系列：4系列
0：直径系列：0系列
34：公称内径代号，内径：170 mm
EJ：两件式高性能氮化冲压钢保持架
W901：根据图纸，只有润滑孔，没有润滑槽
C4：C4 游隙（大于 C3 游隙）
2：
调心滚子轴承
4：
宽度系列：4系列
0：
直径系列：0系列
34：
公称内径代号，内径：170 mm
EJ：
两件式高性能氮化冲压钢保持架
W901：
根据图纸，只有润滑孔，没有润滑槽
C4：
C4 游隙（大于 C3 游隙）
| 技术规格 | |
| 产品条码 | 087796175907 |
| 设计单元 | 公制 |
| d - 内径 | 170 mm |
| 保持架型式 | EJ |
| 保持架材质 | 钢 |
| 替代部分 | 24034CJW901C4 |
| 尺寸规格 | |
| D - 外径 |
260 mm 10.2362 in |
| B” - 内圈宽度 |
90 mm 3.5433 in |
| B - 外圈宽度 |
90 mm 3.5433 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
2 mm 0.080 in |
| r - 外圈倒角半径ˡ²ˡ |
2 mm 0.08 in |
| da - 内圈背衬直径 |
189.000 mm 7.4000 in |
| Da - 外圈背衬直径 |
240.000 mm 9.500 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
1570000 N 354000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
1030000 N 233000 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.3 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2.17 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 2.22 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 3.3 |
| 参考额定转速（脂润滑） | 1500 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 1700 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0915 |
