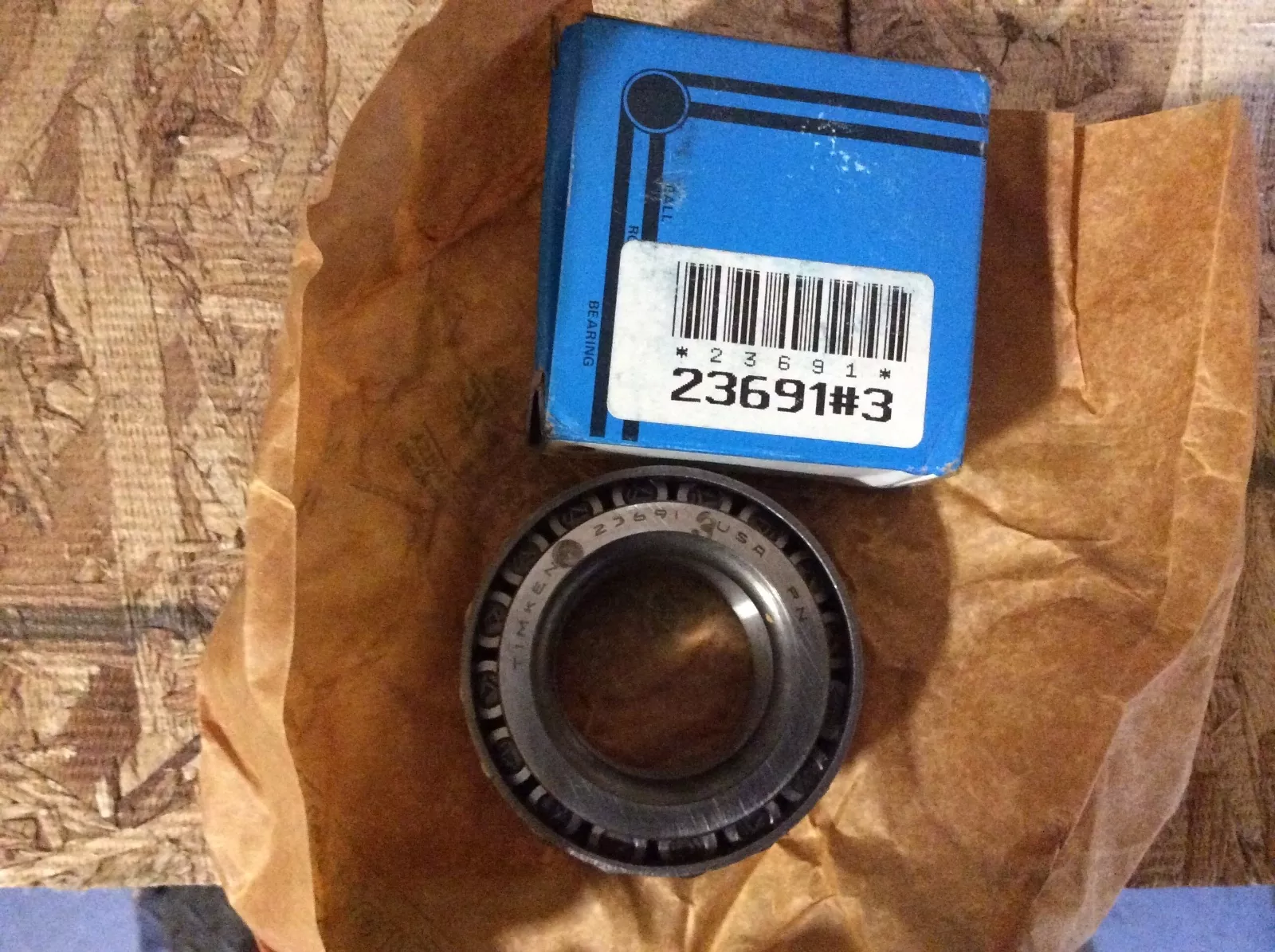

TIMKEN 23691轴承尺寸、参数、图纸、互换、价格
2
3
6
9
1
2：24º < 锥角 < 25º30'
36：内径范围：1-2 in
91：部件代号，91表示内圈，内圈基本代号：23691
2：
24º < 锥角 < 25º30'
36：
内径范围：1-2 in
91：
部件代号，91表示内圈，内圈基本代号：23691
| 技术规格 | |
| 锥体零件号 | 23691 |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
35000 lbf 156000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
9080 lbf 40400 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.3780 in 35.001 mm |
| B - 锥体宽度 |
1.0620 in 26.975 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.14 in 3.56 mm |
| da - 锥体正面背衬直径 |
1.65 in 42.1 mm |
| db - 锥体背面背衬直径 |
1.93 in 49 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.05 in 1.3 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.32 in -8.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
5210 lbf 23200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
20100 lbf 89400 N |
| C₀ - 静态径向载荷额定值 |
22900 lbf 102000 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
3300 lbf 14700 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.58 |
| G₁ - 发热系数（滚子滚道） | 24.4 |
| G₂ - 发热系数（挡边-滚子端） | 10.7 |
| Cg - 几何因子ˡ⁹ˡ | 0.0734 |
