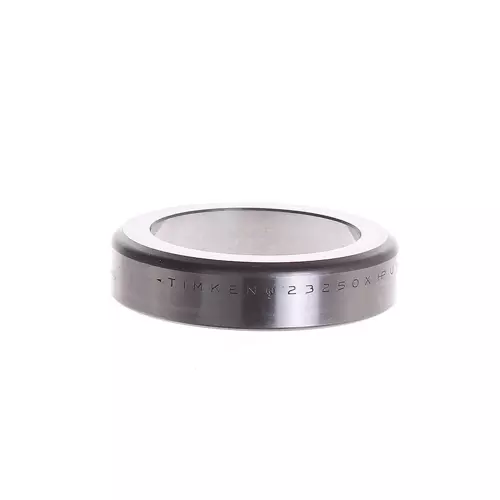

TIMKEN 23250X轴承尺寸、参数、图纸、互换、价格
2
3
2
5
0
X
2：24º < 锥角 < 25º30'
32：内径范围：1-2 in
50：部件代号，50表示内圈，内圈基本代号：23250
X：边界尺寸变更，符合 ISO标准
2：
24º < 锥角 < 25º30'
32：
内径范围：1-2 in
50：
部件代号，50表示内圈，内圈基本代号：23250
X：
边界尺寸变更，符合 ISO标准
| 技术规格 | |
| 系列 | 23000 |
| 外圈零件号 | 23250X |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.5000 in 63.500 mm |
| C - 外圈宽度 |
0.5780 in 14.681 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.090 in 2.29 mm |
| Da - 外圈正面背衬直径 |
2.40 in 60.96 mm |
| Db - 外圈背面背衬直径 |
2.05 in 52.07 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.73 |
| Y - ISO标准系数ˡ³ˡ | 0.82 |
| Cg - 几何因子ˡ⁴ˡ | 0.07 |
