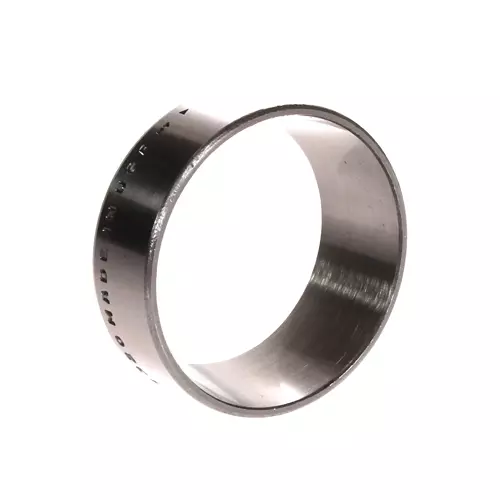

TIMKEN 2320M轴承尺寸、参数、图纸、互换、价格
2
3
2
0
M
2320：圆锥滚子轴承内圈基本代号：2320
M：穿透硬化钢材质
2320：
圆锥滚子轴承内圈基本代号：2320
M：
穿透硬化钢材质
| 技术规格 | |
| 系列 | 2300 |
| 外圈零件号 | 2320 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.2400 in 56.896 mm |
| C - 外圈宽度 |
0.8125 in 20.638 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.130 in 3.3 mm |
| Da - 外圈正面背衬直径 |
2.11 in 53.10 mm |
| Db - 外圈背面背衬直径 |
1.85 in 46.99 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.23 |
| Y - ISO标准系数ˡ³ˡ | 2.59 |
| Cg - 几何因子ˡ⁴ˡ | 0.0517 |
