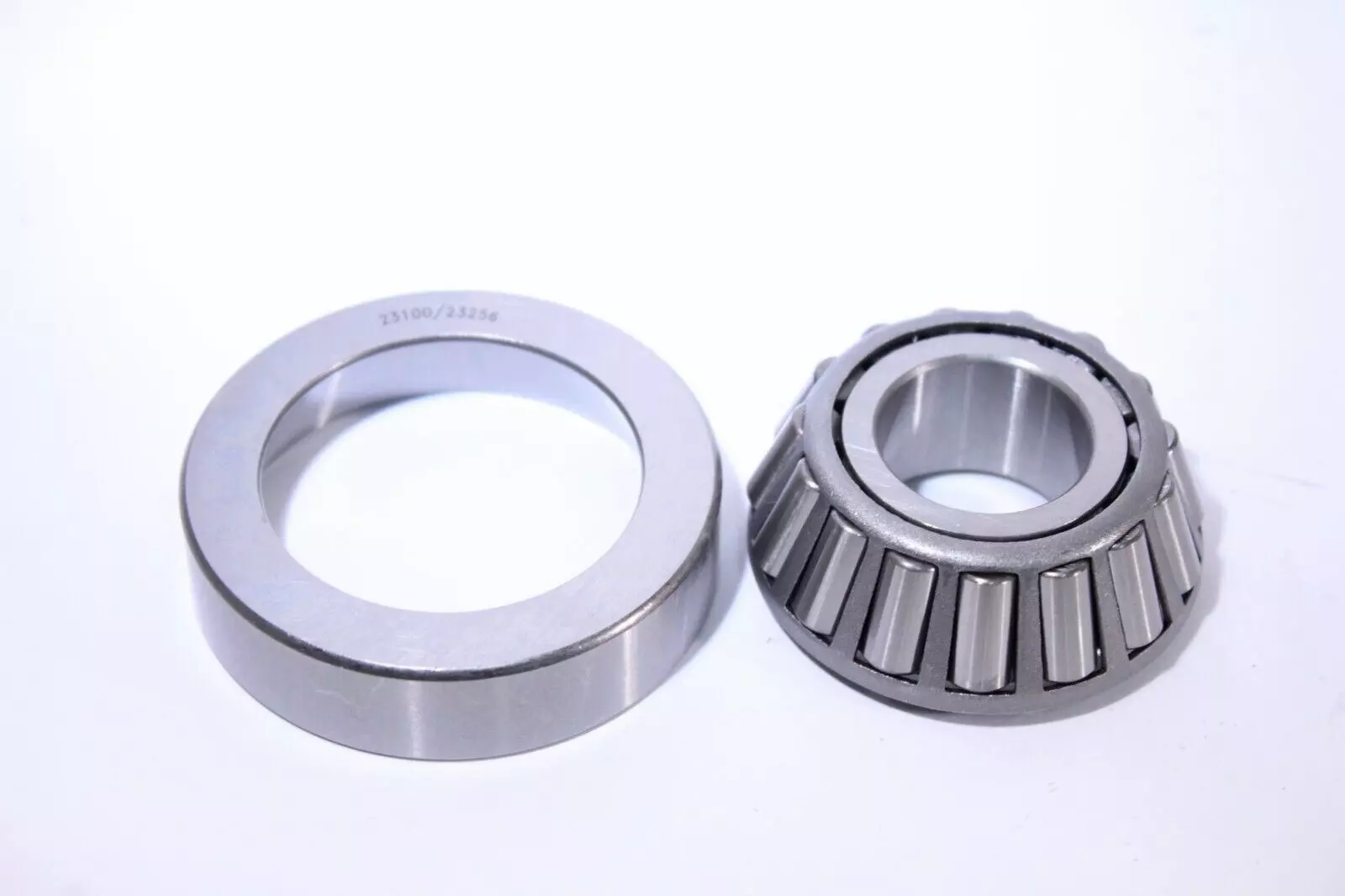

TIMKEN 23100/23256轴承尺寸、参数、图纸、互换、价格
2
3
1
0
0
/
2
3
2
5
6
2：24º < 锥角 < 25º30'
31：内径范围：1-2 in
00：部件代号，00表示内圈，内圈基本代号：23100
/：分隔符
2：24º < 锥角 < 25º30'
32：内径范围：1-2 in
56：部件代号，56表示内圈，内圈基本代号：23256
2：
24º < 锥角 < 25º30'
31：
内径范围：1-2 in
00：
部件代号，00表示内圈，内圈基本代号：23100
/：
分隔符
2：
24º < 锥角 < 25º30'
32：
内径范围：1-2 in
56：
部件代号，56表示内圈，内圈基本代号：23256
| 技术规格 | |
| 系列 | 23000 |
| 锥体零件号 | 23100 |
| 外圈零件号 | 23256 |
| 设计单元 | 英制 |
| 轴承净重 |
0.8 lb 0.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 in 25.400 mm |
| D - 外圈外径 |
2.5625 in 65.088 mm |
| B - 锥体宽度 |
0.8450 in 21.463 mm |
| C - 外圈宽度 |
0.6250 in 15.875 mm |
| T - 轴承宽度 |
0.8750 in 22.225 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.06 in 1.5 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.36 in 34.5 mm |
| db - 锥体背面背衬直径 |
1.54 in 39 mm |
| Da - 外圈正面背衬直径 |
2.52 in 63.00 mm |
| Db - 外圈背面背衬直径 |
2.09 in 53.09 mm |
| Ab - 保持架锥体正面间隙 |
0.1 in 2.5 mm |
| Aa - 保持架锥体背面间隙 |
0.12 in 3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.09 in -2.3 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
3180 lbf 14200 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
12300 lbf 54600 N |
| C₀ - 静态径向额定值 |
12500 lbf 55800 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
3990 lbf 17700 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 0.8 |
| e - ISO标准系数ˡ⁸ˡ | 0.73 |
| Y - ISO标准系数ˡ⁹ˡ | 0.82 |
| G₁ - 发热系数（滚子滚道） | 11.3 |
| G₂ - 发热系数（挡边-滚子端） | 6.57 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.070 |
