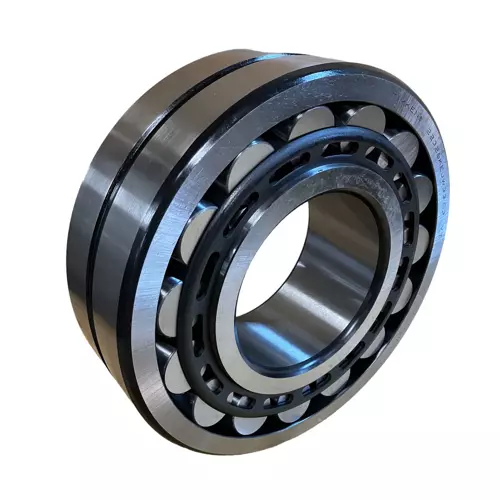

TIMKEN 22326EJW33W22C3轴承尺寸、参数、图纸、互换、价格
2
2
3
2
6
E
J
W
3
3
W
2
2
C
3
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
26：公称内径代号，内径：130 mm
EJ：两件式高性能氮化冲压钢保持架
W33：轴承外圈带油槽和三个润滑油孔
W22：外圈外径公差减小
C3：C3 游隙（大于 CN 游隙）
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
26：
公称内径代号，内径：130 mm
EJ：
两件式高性能氮化冲压钢保持架
W33：
轴承外圈带油槽和三个润滑油孔
W22：
外圈外径公差减小
C3：
C3 游隙（大于 CN 游隙）
| 技术规格 | |
| 产品条码 | 087796138261 |
| 设计单元 | 公制 |
| d - 内径 | 130 mm |
| 保持架型式 | EJ |
| 保持架材质 | 钢 |
| 替代部分 | 22326CJW33C3 |
| 尺寸规格 | |
| D - 外径 |
280 mm 11.0236 in |
| B” - 内圈宽度 |
93 mm 3.6614 in |
| B - 外圈宽度 |
93 mm 3.6614 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
3 mm 0.120 in |
| r - 外圈倒角半径ˡ²ˡ |
3.0 mm 0.12 in |
| da - 内圈背衬直径 |
169.000 mm 6.7000 in |
| Da - 外圈背衬直径 |
252 mm 9.9000 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
1410000 N 318000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
1250000 N 281000 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.32 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2.06 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 2.11 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 3.14 |
| 参考额定转速（脂润滑） | 1800 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 2000 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0874 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 22326CJW33C3轴承 | ￥2274.76元 | - | 2 |
| TIMKEN 22326EJW33轴承 | ￥2418.6元 | - | 515 |
| TIMKEN 22326EJW33C3轴承 | ￥2579.84元 | - | 5 |
| TIMKEN 22326EMW33C3轴承 | ￥2693.52元 | - | 65 |
| TIMKEN 22326KEMW33轴承 | ￥3100.68元 | - | 3 |
| TIMKEN 22326KEJW33轴承 | ￥3274.68元 | - | 23 |
| TIMKEN 22326KEJW33C3轴承 | ￥3274.68元 | - | 10 |
| TIMKEN 22326EJW33W800C4轴承 | ￥3386.04元 | - | 9 |
| TIMKEN 22326EMW33W800C4轴承 | ￥3701.56元 | - | 56 |
| TIMKEN 22326KEMW33W800C4轴承 | ￥4608.68元 | - | 1 |
