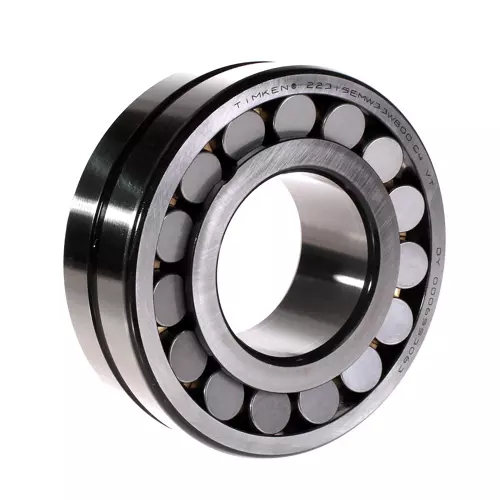

TIMKEN 22315EMW800C4轴承尺寸、参数、图纸、互换、价格
2
2
3
1
5
E
M
W
8
0
0
C
4
2：调心滚子轴承
2：宽度系列：2系列
3：直径系列：3系列
15：公称内径代号，内径：75 mm
E：内部结构优化，负载能力提升
M：滚子引导，机加工黄铜保持架
W800：振动筛轴承，W22（外圈外径公差减小）+ W88（内圈内径公差减小）+ 规定径向游隙的上 2/3
C4：C4 游隙（大于 C3 游隙）
2：
调心滚子轴承
2：
宽度系列：2系列
3：
直径系列：3系列
15：
公称内径代号，内径：75 mm
E：
内部结构优化，负载能力提升
M：
滚子引导，机加工黄铜保持架
W800：
振动筛轴承，W22（外圈外径公差减小）+ W88（内圈内径公差减小）+ 规定径向游隙的上 2/3
C4：
C4 游隙（大于 C3 游隙）
| 技术规格 | |
| 设计单元 | 公制 |
| d - 内径 | 75 mm |
| 轴承净重 |
5.4 Kg 11.9 lb |
| 保持架型式 | EM |
| 保持架材质 | 黄铜 |
| 替代部分 | 22315YMW800C4 |
| 尺寸规格 | |
| D - 外径 |
159.993 mm 6.2989 in |
| B” - 内圈宽度 |
55 mm 2.1654 in |
| B - 外圈宽度 |
55 mm 2.1654 in |
| 安装相关尺寸 | |
| R - 内圈倒角半径ˡ¹ˡ |
2 mm 0.080 in |
| r - 外圈倒角半径ˡ²ˡ |
2 mm 0.08 in |
| da - 内圈背衬直径 |
97.0 mm 3.8000 in |
| Da - 外圈背衬直径 |
144.000 mm 5.700 in |
| 基本额定载荷 | |
| C₀ - 静态径向载荷额定值 |
478000 N 107000 lbf |
| C₁₍₂₎ - 动态径向载荷额定值（双列） |
450000 N 101000 lbf |
| 系数规格 | |
| e - ISO标准系数ˡ³ˡ | 0.33 |
| Y₀ - ISO标准系数ˡ⁴ˡ | 2 |
| Y₁ - ISO标准系数ˡ⁵ˡ | 2.04 |
| Y₂ - ISO标准系数ˡ⁶ˡ | 3.04 |
| 参考额定转速（脂润滑） | 3400 rpm |
| 参考额定转速（油润滑）ˡ⁷ˡ | 4000 rpm |
| Cg - 几何因子ˡ⁸ˡ | 0.0614 |
| 其他型号 | 市场价 | 乔峰价 | 库存 |
| TIMKEN 22315EMW33轴承 | ￥646.12元 | - | 149 |
| TIMKEN 22315KEMW33C3轴承 | ￥743.56元 | - | 30 |
| TIMKEN 22315KEMW33轴承 | ￥750.52元 | - | 20 |
| TIMKEN 22315EMW33C3轴承 | ￥1041.68元 | - | 53 |
